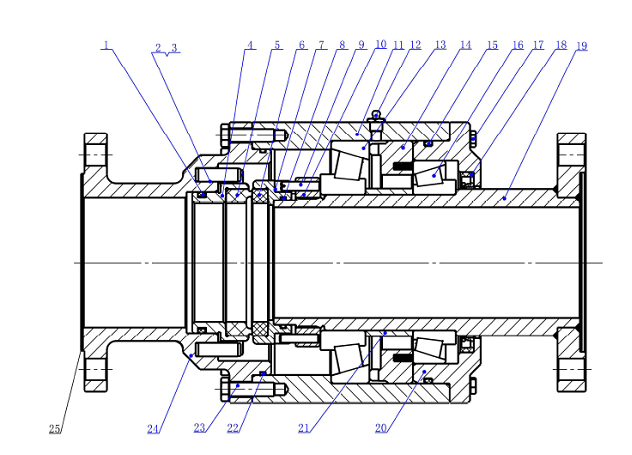

1. O型圈   2.彈性圓柱銷   3.彈簧    4.靜環座    5.靜環   6.碳化硅環   7.動環座   8.O型圈   9.螺紋圓柱銷  1 0.牙腹鎖緊螺母    11.殼體        12.油杯   13.圓錐軸承30224   14.隔套       15.O型圈   16.圓錐軸承32024      17.六角頭螺栓      18.密封圈      19.外管   20.端蓋    21.隔套   22.O型圈   23.六角頭螺栓  24.殼體     25.石墨加強墊片

一、

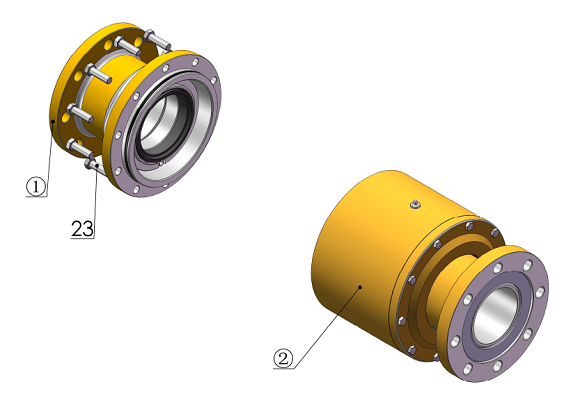

如圖1，首先把接頭總成夾持在臺虎鉗上，并夾持牢靠，用扳手拆下如圖1件23（10個M12x40六角頭螺栓），然后用橡皮錘擊組合件①尾部，可以拆下組合件①。

二、

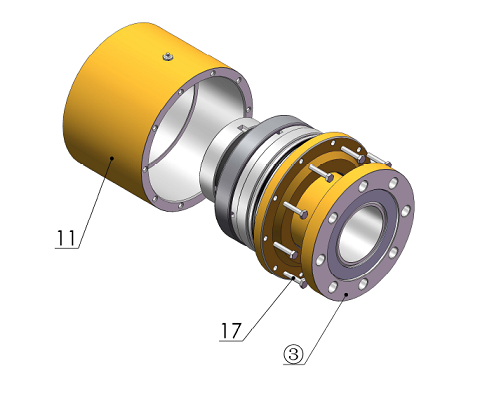

如圖2，接頭繼續夾持在臺虎鉗上不動，用扳手拆下如圖1件17（10個M8x35六角頭螺栓），然后用橡皮錘擊組合件②尾部，可以拆下組合件③。

三、

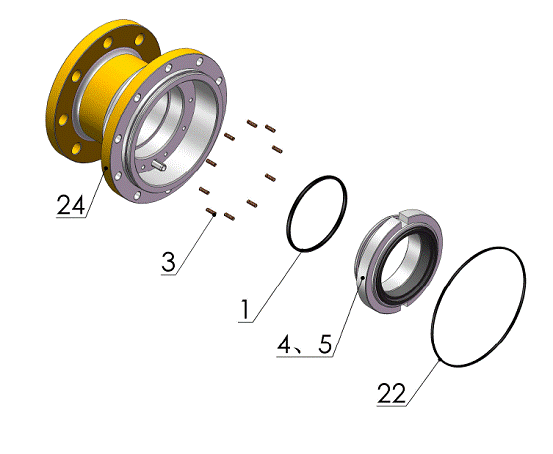

拆散組合件①，如圖3，用手把件4、5（靜環合件體）從組合件①上拉下，（注意件4、5（靜環合件體）要輕拿輕放，保護好高精度密封面）并取出件1（O型圈113.67x5.33）, 用手把件22（O型圈190x3.53）從件24（殼體）上拉下，取出件3（彈簧）把各件按順序擺放整齊。

四、

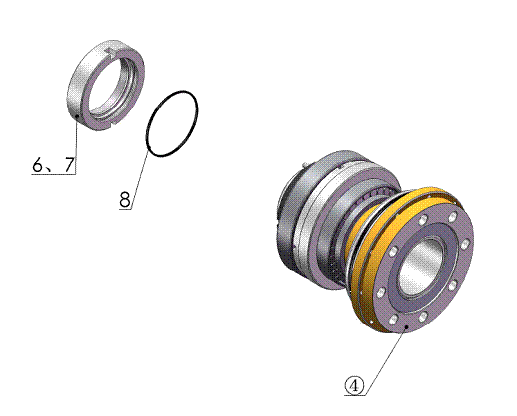

拆散組合件③，如圖4，用手把件6、7（動環合件體）從組合件③上拉下，（注意件6、7（動環合件體）要輕拿輕放，保護好高精度密封面）并從件6、7（動環合件體）內取出件8（O型圈107.54x3.53）, 然后用橡皮錘對稱均勻擊件20（端蓋）使其貼合在件19（外管）的法蘭上為止。這樣就如下圖4的組合件④。把件6、7（動環合件體）及件8（O型圈107.54x3.53）與前面拆下的各件按順序擺放整齊以備以后清洗擺放整齊，并把組合件④單獨放。

五、

用一干凈的清洗盆（容積約5升）盛3升清潔煤油，把組合件④的軸承端朝向清洗盆，用毛刷清洗兩軸承之間各件，直到把兩軸承之間各件清洗干凈（注意不要用煤油清洗件20（端蓋）內的橡膠密封件18（密封圈130x160x12））。然后另用一干凈的清洗盆（容積約5升）盛3升清潔煤油，把組合件④的軸承端朝向清洗盆，用毛刷第二清洗兩軸承之間各件，然后取出放在干凈的橡膠平板上，用壓縮空氣吹干各部件上的煤油。接著另用一干凈的清洗盆（容積約5升）盛1升清潔酒精清洗件20（端蓋）及其內的橡膠密封件18（密封圈130x160x12））。清洗干凈后取出，把上面各步拆下的橡膠密封件件1（O型圈113.67x5.33）、件22（O型圈190x3.53）、件8（O型圈107.54x3.53）都放在上述酒精中清洗干凈取出；再另用一干凈的清洗盆（容積約5升）盛1升清潔酒精清洗件20（端蓋）及其內的橡膠密封件18（密封圈130x160x12））。清洗干凈后取出，再把橡膠密封件件1（O型圈113.67x5.33）、件22（O型圈190x3.53）、件8（O型圈107.54x3.53）都放在上述酒精中清洗干凈取出；用壓縮空氣吹干各部件，然后還把干凈完好的各件按順序整齊的擺放在干凈的橡膠平板上，以備以后組裝用。

六、

用一干凈的清洗盆（容積約5升）盛3升清潔煤油，把上面各步拆下的各非橡膠的各零件放入清洗盆，用毛刷清洗，（注意件4、5（靜環合件體）要輕拿輕放，保護好高精度高表面質量的密封面，件6、7（靜環合件體）要輕拿輕放，保護好高精度高表面質量的密封面）直到把各件清洗干凈。然后另用一干凈的清洗盆（容積約5升）盛3升清潔煤油，把這些零件再進行第二次清洗，然后取出各件用壓縮空氣吹干，然后把干凈完好的各件按順序與五中的完好部件一起整齊的擺放在干凈的橡膠平板上，以備以后組裝用。

組裝：

七、

把件11（殼體）夾持在臺虎鉗上，并夾持牢靠。在干凈完好的組合件④的兩軸承的滾柱上均勻涂好油脂（杜邦GPL225），然后把組合件④裝進件11（殼體）的孔內，（要注意對中，并用橡皮錘對稱輕擊外管法蘭，當兩軸承都進入孔內時再用橡皮錘對稱輕擊端蓋使端蓋也進入殼體孔內。）然后把件17（10個M8x35六角頭螺栓）裝進螺孔，要求對稱均勻分三次緊固，螺栓的擰緊力矩22-30N•m(如下圖5)

八、

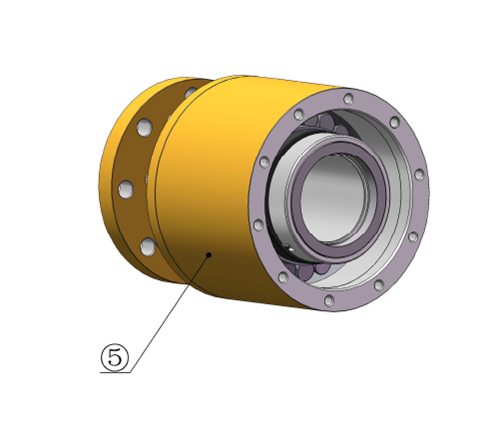

把干凈完好的件8（O型圈107.54x3.53）裝入干凈完好的件6、7（動環合件體）的O型圈環槽內，然后用干凈的細絨布把件6（碳化硅環） 的密封面擦拭干凈光亮，然后把組合后的動環合件體件6、7、8 一起裝進外管的相應外圓上。（要求裝進時要用手力壓進，并保證件8（O型圈107.54x3.53）安裝到位并使動環合件體件6、7、8的止轉槽對準件9（圓柱螺紋銷））。成組合件⑤如下圖6)

九、

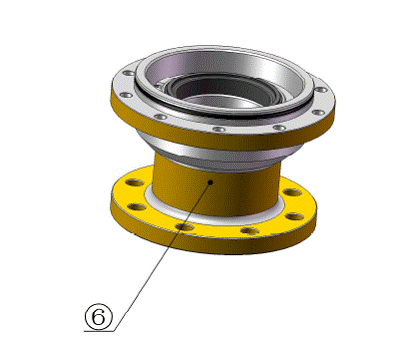

把件24（殼體）大頭朝上夾持在臺虎鉗上，并夾持牢靠，把10個件3（彈簧）放進件24（殼體）相應的10個彈簧孔槽內；把干凈完好的件1（O型圈113.67x5.33）, 裝入件4、5（靜環合件體）的O型圈環槽內，用干凈的細絨布把件5（靜環） 的密封面擦拭干凈光亮，把件22（O型圈190x3.53）裝入件24（殼體）上的O型圈環槽內；然后把組合后的靜環合件體件4、5、1 一起裝進件24（殼體）相應內孔上。（要求裝進時要用手力壓進，并保證件1（O型圈113.67x5.33）安裝到位，并使靜環合件體件4、5、1的止轉槽對準件2（彈性圓柱銷））。成組合件⑥(如下圖7)

十、

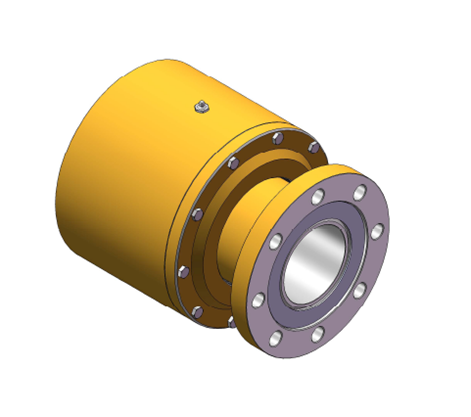

把組合件⑥夾持在臺虎鉗上不動，并保持夾持牢靠，然后把組合件⑤裝上組合件⑥，保證孔位對正，然后把件17（10個M12x40六角頭螺栓）裝進螺孔，要求對稱均勻分三次緊固，螺栓的擰緊力矩80-100N•m(如下圖8)，組裝完畢。
