設計與安裝信息

用撓性金屬軟管連接進料管系統與旋轉接頭殼體間的熱油及冷卻油，用以補償熱膨脹和振動的影響；

不得向金屬軟管施加扭力、拉力或壓力。請嚴格遵照軟管制造商所提供的最小彎曲半徑；

使用石墨制成的扁平密封對法蘭連接進行牢固密封；

操作旋轉接頭時必須要有足夠大小的支撐力矩以防止殼體轉動。止轉必須保證殼體的軸向和徑向的移動自由；

安裝力矩檢測系統，并與應急停車裝置相連以避免因軸承受損帶來的損壞。監控系統激活時，應立即停止輥?zhàn)拥霓D(zhuǎn)動，加壓介質的供應應在金屬軟管的上游予以阻斷；

如果殼體內的軸承需要監控，在S 處連接振動傳感器；

確定內管、輥?zhàn)蛹靶D(zhuǎn)接頭的中心，跳刀及軸向拉力會導致旋轉接頭功能失常；

必須保證輥?zhàn)雍蛯?duì)接法蘭的同心度和最小跳動公差；

 安裝準備

1 BQ導熱油旋轉接頭

2 法蘭+半分環+紫銅墊

3 金屬軟管+扁平密封

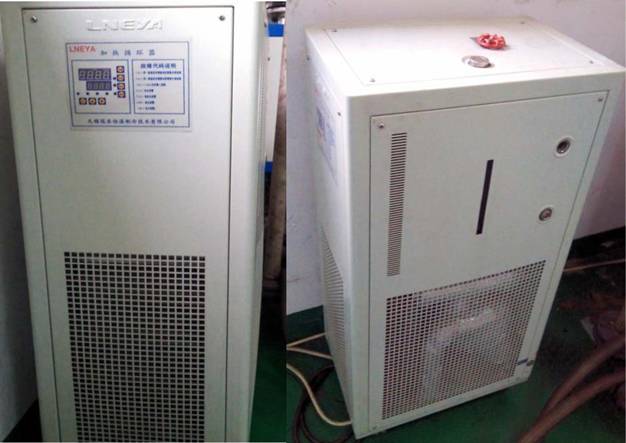

4 冷卻裝置（BQ）

5 淬火油配油器

6 冷卻油路（進油軟管和出油軟管）

冷卻回路

如果使用TengxuanBQ 型接頭冷卻裝置，請遵守相應操作手冊中所提供的要求，其他情況下，請遵守相關廠商所提供的操作要求。冷卻回路必須符合下述要求：

冷卻裝置的安裝應保證：

冷卻油管總長最大不超過25m；

操作一側容易進入

無法與未經絕緣的熱表面接觸

溢出油通過收集槽進行收集

如果數個旋轉接頭連接至一個冷卻裝置，必須將所有旋轉接頭并聯，并安裝配油器。有關規定的油流情況請參照‘數據與尺寸’一節內容；

監控并保證不得超過如下操作參數以保證旋轉接頭運行正常；

據‘數據與尺寸’規定的最小冷卻油流（在10 分鐘內糾正問題），如果無法滿足，請立即關閉冷卻裝置及旋轉接頭以防止損壞旋轉接頭并防止阻滯），可能的話將限值傳感器與配油器集成并分別監控每一個旋轉接頭。

最大冷卻油溫（30 分鐘內修正問題，否則立即關閉冷卻裝置及旋轉接頭以防止損壞旋轉接頭并防止阻滯）。在冷卻裝置的中點位置處監控溫度。

過濾冷卻油（3 天內修正問題，如果不能，立即關閉冷卻裝置及設備防止損壞旋轉接頭并防止阻滯）。

最低及最高冷卻油位，幫助對旋轉接頭運行狀態做出評價。

最低油位=帶內卸的主密封或帶外卸的次級密封

最高油位=帶內卸的主密封
