CIM水用旋轉接頭安裝說明-騰旋科技

返回列表 來源:騰旋 查看手機網址
掃一掃!CIM水用旋轉接頭安裝說明-騰旋科技掃一掃!
瀏覽:- 發布日期:2017-04-05 08:57:00【

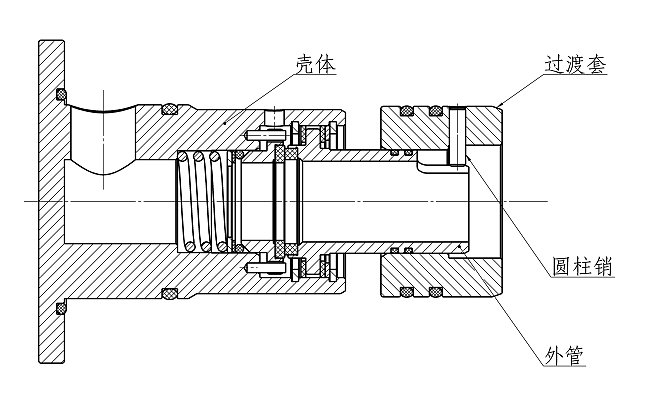

一、剖視圖;

CIM安裝剖視

二、 清理軸頭與內部輥筒,確保軸頭內無鐵屑及銳角,孔口倒圓角;

CIM安裝1

三、安裝之前在過渡套和外管的表面涂一層潤滑油;

CIM安裝2

四、將過渡套和限位孔用擋圈裝入軸孔,注意不要損壞O型圈;

CIM安裝3

五、將接頭與過渡套連接,保證過渡套上的銷子配合在外管上的止轉口里;接頭尾部法蘭部分緊貼軸頭;

CIM安裝4

5.1 對齊殼體上孔與設備軸頭孔的角度關系;

注意:此時孔是非標均分的;

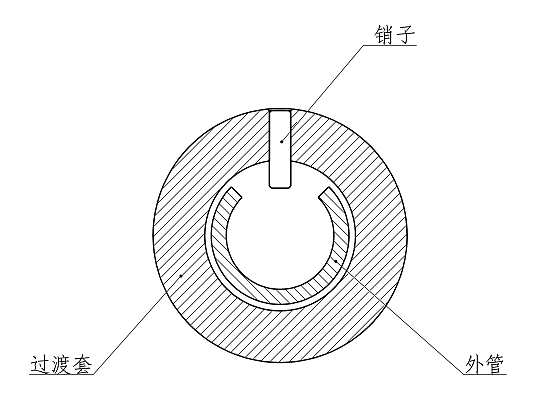

5.2 用手撥動外管,目測銷處于外管開口槽內,如圖六;

CIM安裝5

5.3 用手輕推殼體,進入設備;

5.4 用螺釘穿過殼體尾部螺紋孔,對角擰緊;

注意:此時絕對禁止用重物敲擊旋轉接頭;

CIM安裝6
