擾流器安裝說明

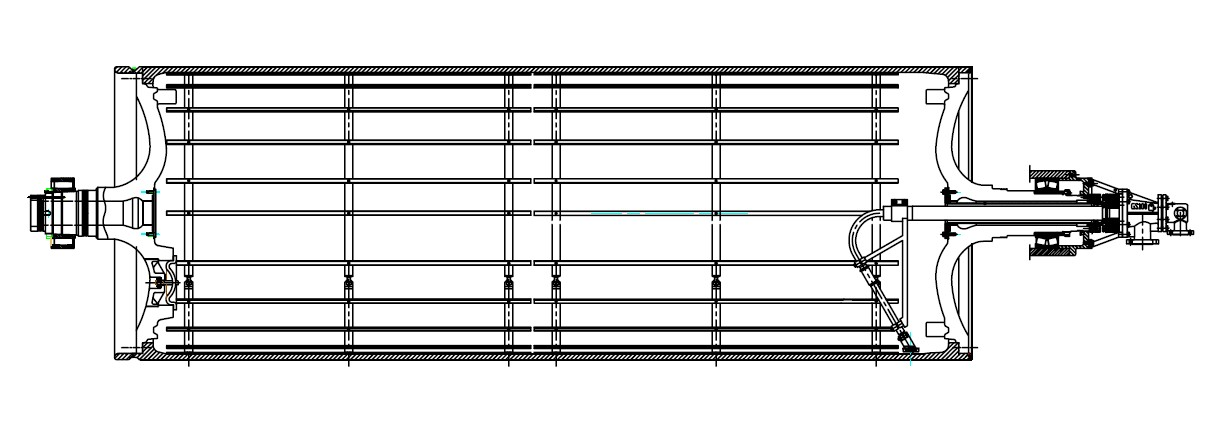

總裝圖

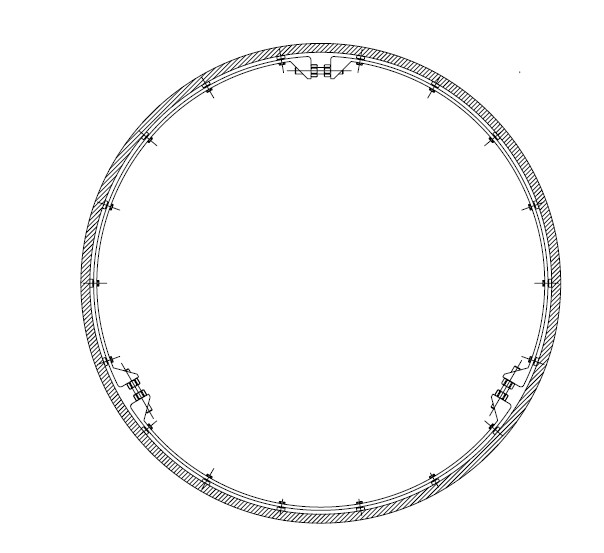

局部細節圖
擾流器安裝步驟簡介
第一步:準備好擾流器安裝所需工具。下列為一組人員安裝所需工具:
a、氣動扳手一個
b、30的開口扳手兩把
c、卷尺一把
d、錘子一個
e、粉筆若干
f、17的開口扳手一個
g、鏨子一個
第二步:利用卷尺檢查烘缸內部尺寸是否和圖紙所示相符合,如有出入,請咨詢騰旋技術部。
第三步:安裝時,建議三人為一組在烘缸內,其中一人在烘缸人孔外傳遞工具和擾流器配件。注意:在裝擾流器之前必須要先安裝虹吸器。
第四步:照著圖紙在離虹吸器吸嘴大約25mm到40mm(按圖紙所示為準)的地方開始裝第一組擾流器,每次安裝橫梁時,記得用粉筆做好記號保證橫梁距離缸壁距離一致。
第五步:先將兩根橫梁置于烘缸六點時鐘位置,和烘缸軸線相平行。將縱梁與橫梁靠近烘缸尾部一端的螺絲孔相連,讓縱梁隨重力自然貼靠在內壁上,這樣一來縱梁就在八點時鐘到四點時鐘位置,將其余四根橫梁與這根縱梁連接起來。裝另外兩個縱梁,完成后三分之一圓就算安裝結束。
注意:彈簧墊應裝在橫梁和縱梁之間,六角頭螺栓全都上緊。
如位置手動不能調整,可用錘子適當敲正,對準縱梁和橫梁的孔位。
第六步:將另外兩根縱梁與剛才裝好的縱梁用螺栓全螺紋連接,連接成一個整圓(一個人扶著這兩根縱梁一個人穿上所有螺栓,再從下而上緊固三個螺栓上的螺母)。注意保證縱梁的圓周和烘缸直徑圓是平行的。接下里按同樣方法安裝另一頭的縱梁。
注意:中間一段縱梁先不裝,方便橫梁穿插,便于調整位置。
第七步:將這三分之二圓的所有橫梁和縱梁連接起來以后,再裝中間一段縱梁。
注意:六角頭螺栓全都上緊,六角螺母鎖緊,最后用錘子和鏨子將螺紋敲死。
第八步:再按五到七步的方法安裝下一組縱橫梁(注意和第一組對齊,中間注意要留5~10mm距離),最后再用開口扳手依次上緊所有螺絲螺母。
第九步:清理烘缸內安裝擾流器所留下的螺絲、墊片等雜物,封堵好人孔。

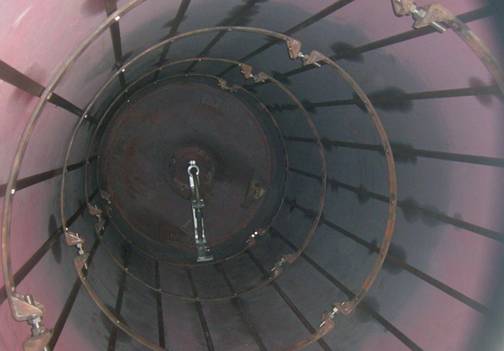

安裝完成圖
