進口機械密封接觸式和非接觸式機械密封結構圖

來源：騰旋查看手機網址

掃一掃!

進口機械密封接觸式和非接觸式機械密封結構圖

掃一掃!

瀏覽：- 發布日期：2017-06-27 09:13:00【大中小】

接觸式和非接觸式機械密封

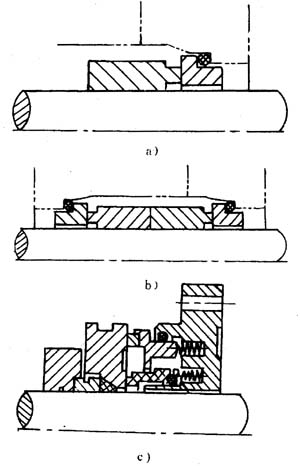

a）單端面式機械密封 b）軸向雙端面式機械密封 c）徑向雙端面機械密封

接觸式和非接觸式機械密封

接觸式機械密封（見圖a）是指密封面微凸體接觸的機械密封，密封面間隙h=0.5～2μm。摩擦狀態為混合摩擦和邊界摩擦；非接觸式機械密封是指密封面微凸體不接觸的機械密封，密封面間隙對于流體動壓密封h＞2μm，對于流體靜壓密封h＞5μm。摩擦狀態為流體摩擦、彈性流體動力潤滑。

普通機械密封大都是接觸式密封，而可控間隙機械密封是非接觸式密封。接觸式密封結構簡單、泄漏量小，但磨損、功耗、發熱量都較大。在高速、高壓下使用受一定限制。非接觸式密封發熱量、功耗小，正常工作時沒有磨損，能在高壓高速等苛刻工況下工作，但泄漏量較大。非接觸式又分為流體靜壓（見圖b）和流體動壓（見圖c）兩類。流體靜壓密封，系指利用外部引入的壓力流體或被密封介質本身，通過密封端面的壓力降產生流體靜壓效應的密封。流體動壓密封系指利用端面相對旋轉自行產生流體動壓效應的密封，如螺旋槽端面密封。
