靜止式和旋轉式機械密封結構圖

來源：騰旋查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-06-23 10:33:00【大中小】

靜止式和旋轉式機械密封

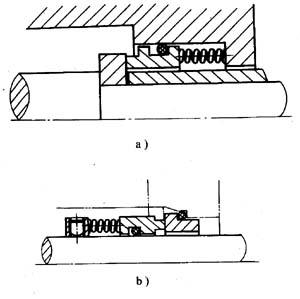

a）靜止式機械密封 b）旋轉式機械密封

靜止式和旋轉式機械密封

彈簧不隨軸一起旋轉的密封為靜止式密封（見圖a）；彈簧隨軸一起旋轉的密封為旋轉式密封（見圖b）。由于靜止式密封的彈簧不受離心力影響，常用于高速機械密封中。旋轉式機械密封的彈性元件裝置簡單，徑向尺寸小，是常用的結構，但不宜用于高速條件，因高速情況下轉動件的不平衡質量易引起振動和介質被強烈攪動。因此，線速度大于30m/s時，宜采用彈簧靜止式機械密封。
