M系列多通路旋轉接頭簡述

       騰旋科技MR和MC系列旋轉接頭是專門應用于低速高壓多種介質、多通路設備的旋轉接頭，ML系列旋轉接頭適用于中、高速高壓多通路設備，M系列旋轉接頭主要應用于加工中心回轉臺、液壓工作站、卷取機、轉爐、大包回轉臺、液壓機械、風力發電設備等。

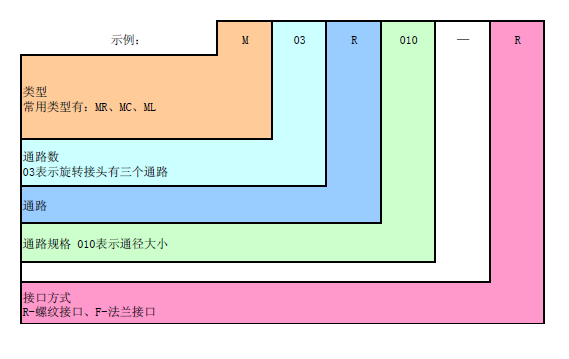

M系列訂貨說明

1. MR和MC系列旋轉接頭產品特點：

1.兩只寬大精密軸承支撐，運轉平穩，軸承終生無需維護；

   最高工作轉速與工作壓力成反比且與密封介質粘度、密封件散熱有關；

   轉速10RPM以下時，最高工作壓力可達30MPa；

2.采用進口專用密封件，保證了產品的使用壽命；

3.不銹鋼軸經過特殊處理保證了穩定性；

4.殼體材質可根據不同工況選擇由鋁合金、不銹鋼或黃銅制作；

5.排泄孔回流設計，防止泄露至外部；

6.可以根據客戶工況、聯接要求定制特殊產品；

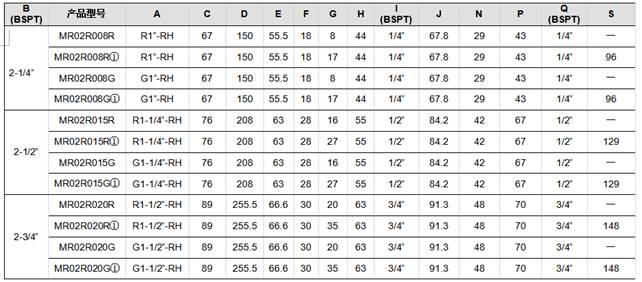

MR型旋轉接頭—軸頭螺紋連接

MR型旋轉接頭—軸頭法蘭連接

MR和MC系列旋轉接頭使用注意事項：

1.所標技術參數為最大值，并不能同時使用；

2.內部通道可能相互滲漏，注意不同流體的相容性，防止交叉污染；

3.工作流體、壓力介質均應過濾后使用，過濾精度不低于10μm；

4.提供泄露孔，在正常工作狀態下收集泄露油；

5.使用超過25Mpa壓力時需咨詢騰旋技術部；

6.由于轉動扭矩相對較大，請注意止轉裝置的設置；

ML系列高速高壓多通路旋轉接頭產品特點：

1.兩只寬大高精度金屬軸承支撐,運轉平穩，軸承終生無需維護；

2.騰旋專用高速高壓密封結構,無密封圈接觸磨損，確保產品長期無故障運轉；

3.高壓高速密封結構具有較低的轉動扭矩；

4.高壓高速密封結構采用特殊間隙密封結構,高速運轉時無摩擦熱產生；

5.可拆卸襯套結構設計，降低45%維修成本；

6.轉動扭矩不受工作壓力和溫度的影響；

8.排泄孔回流設計,防止泄漏至外部影響環境；

9.殼體材質可根據不同工況選擇由鋁合金、不銹鋼或黃銅制作；

11.可以根據客戶工況、聯接需求定制特殊產品；

12.ML系列高速高壓旋轉接頭泄漏量一般可控制在200ml/min以內；

ML型旋轉接頭—軸頭螺紋連接（單通）

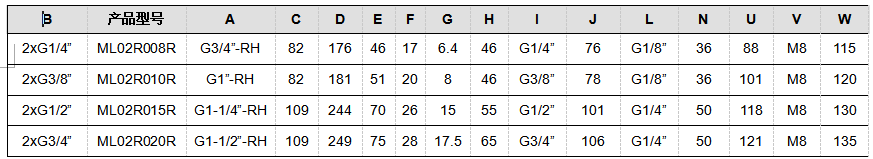

ML型旋轉接頭—軸頭螺紋連接（雙通）

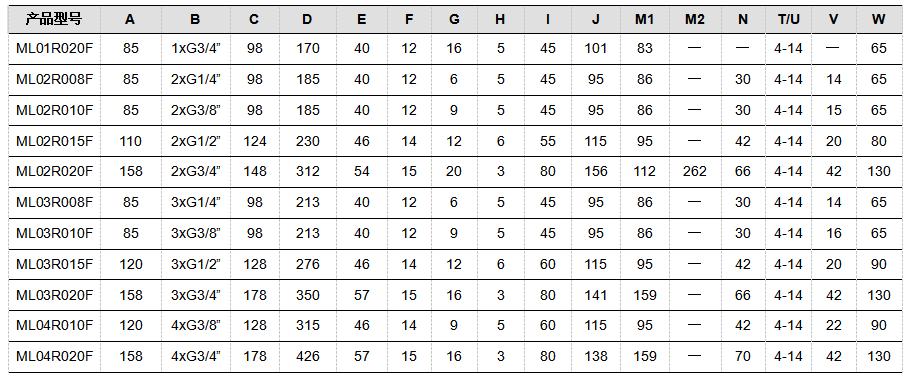

ML型旋轉接頭—軸頭法蘭連接

ML系列高速高壓多通路旋轉接頭使用注意事項:

1.ML系列產品采用高速高壓密封結構,回油孔在安裝時必須使用油管連接至回油箱,同時保證回油管道不可以堵塞而形成壓力；

2.所標技術參數都為最大值,并不能同時使用；

3.ML系列內部通道存在相互滲漏,應注意不同流體的相容性,防止交叉污染；

4.工作介質、流體均應過濾后使用,過濾精度不低于10μm；

5.液壓系統需有壓力自動調節器以補償接頭內部滲漏造成的壓力損失；

6.溫度的升高會降低液壓油的粘度,造成內部泄漏量增大,在使用時需有冷卻裝置；

7.使用液壓油以外其它介質時,需咨詢騰旋技術部；

詳情請咨詢騰旋客服，免費電話：400-9955-837
