QQS-PTS040高壓力高轉速旋轉接頭技術方案

來源：騰旋查看手機網址

掃一掃!

QQS-PTS040高壓力高轉速旋轉接頭技術方案

掃一掃!

瀏覽：- 發布日期：2017-06-01 09:48:00【大中小】

QQSPT

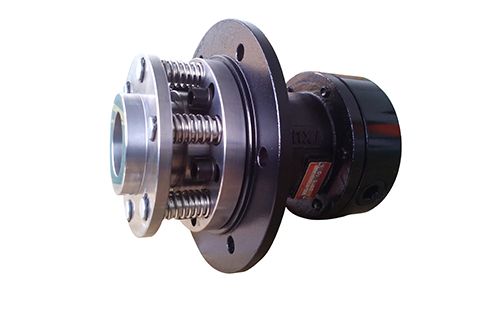

QQS-PTS040高壓力高轉速旋轉接頭，排水效果好，密封穩定性能好，使用壽命長。

技術方案，QQS-PTS040高壓力高轉速旋轉接頭，包括殼體，特征是：殼體的尾部安裝尾蓋，殼體的頭部安裝滑動套，在滑動套內設置滑動外管，在滑動外管外端部安裝球形端蓋；在滑動套外圓周面的端板與滑動外管外圓周面的端板之間安裝多個均勻分布的彈簧導桿，在彈簧導桿上套設圓柱螺旋彈簧；在殼體的內部設置虹吸器，虹吸器與殼體之間設置半分環和法蘭，虹吸器的一端扦入尾蓋側部的螺紋孔中，虹吸管與尾蓋側部的螺紋孔連通，虹吸器的另一端伸入旋轉烘缸中；在殼體上設置進蒸汽側孔，進蒸汽側孔與殼體的內腔連通。

QQS-PTS040多彈簧平衡式旋轉接頭外形美觀、光潔，虹吸器排水效果好，虹吸器內部具有加寬設計的支撐結構；多彈簧平衡式對密封磨損有可靠補償，密封性能好；使用壽命長。
