如圖1 ～圖2 所示：QQ型瓦楞紙機用高速旋轉接頭包括尾蓋1、錐管螺紋內六角螺塞2、第一半分環3、第一密封墊4、法蘭5、內六角圓柱頭螺釘6、第一球面環7、彈簧座8、殼體9、平鍵10、圓柱螺旋彈簧11、第二球面環12、第二密封墊13、端蓋14、彈簧墊圈15、六角頭螺栓16、外管17、快換法蘭18、第二半分環19、第三密封墊20、虹吸管21、外螺紋22、蒸汽側孔23、支撐件24 等。

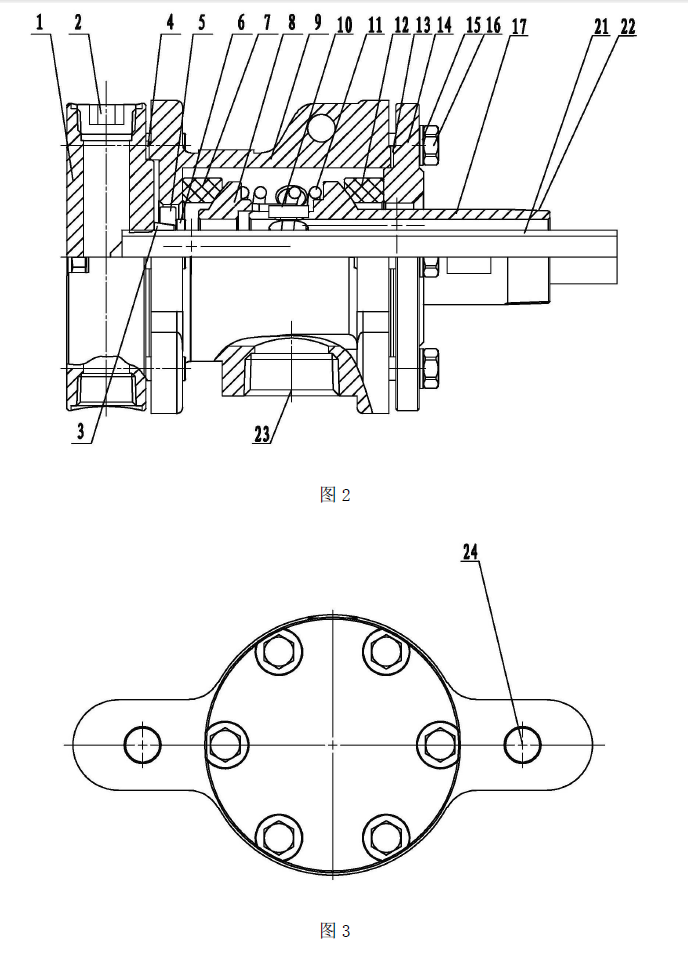

如圖1、圖2 所示，QQ型旋轉接頭包括殼體9，殼體9 的尾部安裝尾蓋1，殼體9 的端部安裝端蓋14，尾蓋1 與殼體9 之間設置第一密封墊4，端蓋14 與殼體9 通過彈簧墊圈15 和六角頭螺栓16 緊固，在端蓋14 與殼體9 之間設置第二密封墊13 ；在殼體9 中設置彈簧座8 和外管17，外管17 的尾部通過平鍵10 安裝在彈簧座8 的內孔中，在殼體9 的尾部底端和端部分別設置第一球面環7 和第二球面環12，第一球面環7 的球面與彈簧座8 的底面相配合，第二球面環12 套設外管17 上、并且第二球面環12 的球面與外管17 外表面的球面相配合；在彈簧座8 上套設圓柱螺旋彈簧11，圓柱螺旋彈簧11 的一端頂住彈簧座8，另一端頂住外管17 外表面的凸起；在外管17 的內部設置虹吸管21，虹吸管21 的一端扦入尾蓋1 的螺紋孔中，虹吸管21 的另一端伸入旋轉烘缸中；在虹吸管21 與殼底9 之間設置第一半分環3 和法蘭5，并通過內六角圓柱頭螺釘6 壓緊；在尾蓋1 的側孔處設置錐管螺紋內六角螺塞2，尾蓋1 的側孔與虹吸管21 連通；在殼體9 上設置蒸汽側孔23，蒸汽側孔23 與外管17 和虹吸管21 之間的管腔連通；在外管17 的頭部設置連接結構，連接結構與旋轉烘缸回轉軸端連接；如圖1 所示，連接結構包括套設在外管17 上的第二半分環19 和快換法蘭18，通過快換法蘭18 與旋轉烘缸回轉軸端法蘭聯接；如圖2 所示，連接結構為設置在外管17 頭部外圓周面上的外螺紋22，通過外螺紋22 與旋轉烘缸回轉軸聯接；在外管17 頭部的端面上設置第三密封墊20，用于外管17 與旋轉烘換回轉軸連接時實現密封；如圖3 所示，在殼體9 的外側設置支撐件24，保證在高速運轉情況下轉動平衡。

瓦楞紙機用高速旋轉接頭在使用時，通過外管17 頭部的連接結構與旋轉烘缸回轉軸端連接，殼體9 上的蒸汽側孔23 輸入流體介質，流體介質由外管17 和虹吸管21 之間的空腔輸入旋轉烘缸內；旋轉烘缸內的冷凝水能過虹吸管21 排出。

優點：（1）具有穩定殼體9 的支撐件24，保證在高速運轉情況下轉動平穩；第一球面環7 和第二球面環保證了密封性能并延長了使用壽命；（2）采用第一半分環3 和法蘭5 作為虹吸管21 的內部固定支撐結構，在尾蓋1 的固定和第一半分環3 的支撐下，保證了虹吸管21 在高速運轉情況下不會發生斷裂，確保了設備里的冷凝水及時排出，提高了蒸汽能源的利用率；（3）具有結構設計易標準化、系列化的優點，能根據用戶聯接結構的需要而應變；柱螺旋彈簧11 只需一個旋向（或左或右不限）改變了過去Q、RY 型結構彈簧需要左、右定向的麻煩，一旦裝錯旋向，易造成彈簧逆向受力而失效；（5）可以兼容低速、低壓旋轉接頭的功能，降低客戶單位使用成本；（6）外形美觀，表面光潔，殼體無余量精密鑄造，降低了機械加工成本。
