Q型旋轉接頭的密封原理：球面密封，依靠彈簧推動殼體（沿輥子至安裝旋轉接頭軸頭）軸向位移補償密封石墨的磨損,完成蒸汽與外界的密封隔離。

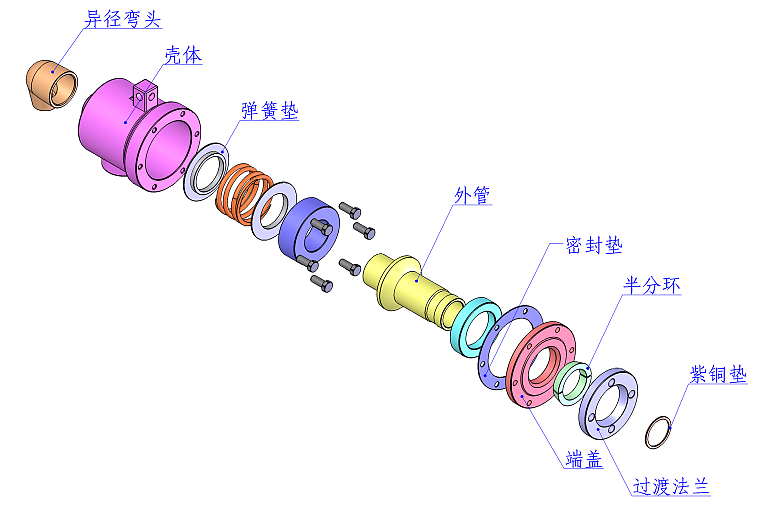

一、產品內部結構

二、安裝步驟

1．  清理軸頭，無毛刺、密封殘留物；

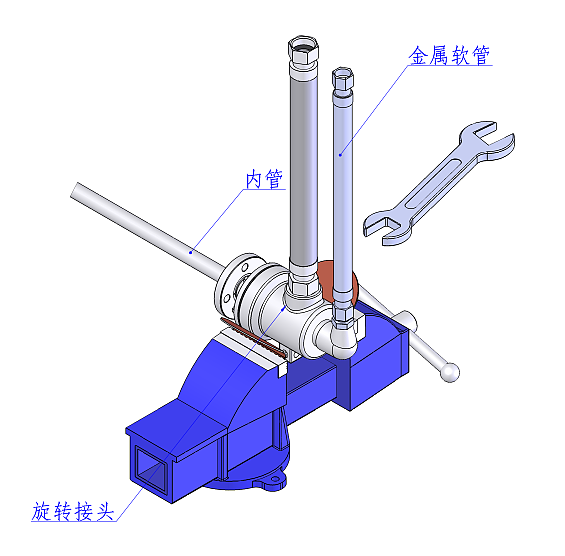

2．  接頭用臺虎鉗夾住，裝上金屬軟管及內管；

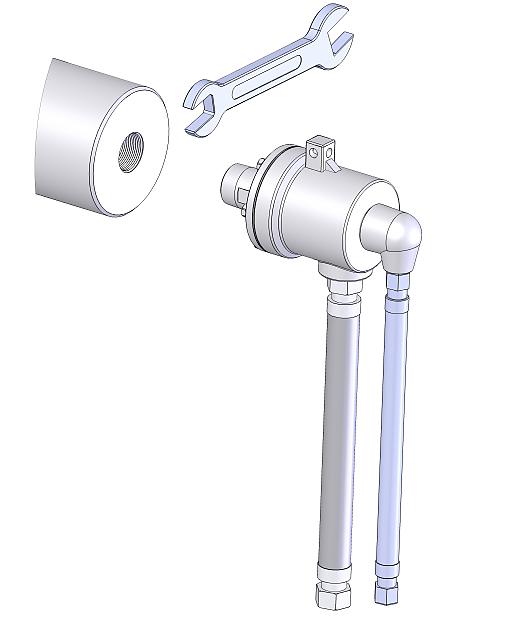

3．  將接頭連接到軸頭上，如果是法蘭式連接則先將紫銅墊放于軸孔內，將連接好內管的旋轉接頭（如果內管是虹吸彎管，則要保證虹吸吸嘴口豎直朝下）輕推至軸頭處，然后用螺絲將快換法蘭和半分環連接到軸頭上，對角預緊，再均勻用力上緊，力矩應該相同，安裝完畢后快換法蘭和軸頭（軸頭法蘭）之間應該有間隙。如果是螺紋式連接，則要加生料帶和密封膠；

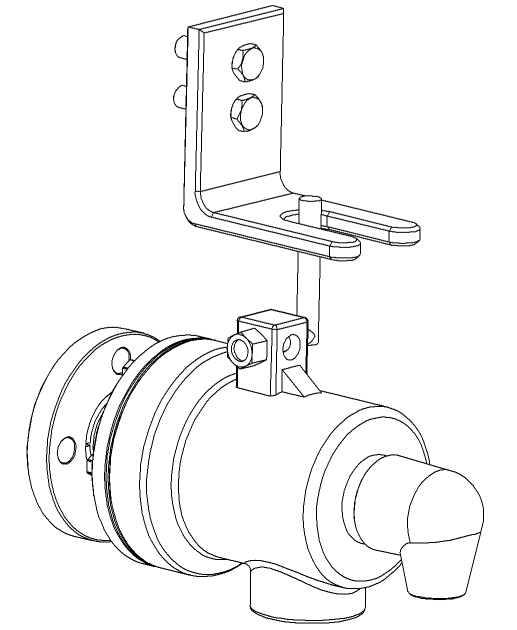

4． 止轉；止轉桿直徑要小于止轉孔口徑2~3mm；注意在止轉的基礎上要保證接頭的自由擺

動及軸向±10mm位移；

三、 注意事項

1. 內管和旋轉接頭相連接時要小心翼翼，嚴禁安裝運輸中對旋轉接頭進行敲擊、摔打、碰撞，否則會導致內部密封石墨及石墨軸承的損壞，產品發生泄漏。

2. 旋轉接頭與設備的連接是通過止轉來完成的，不要在旋轉接頭外部添加固定裝置，也不要讓旋轉接頭被管道固定住，保證旋轉接頭由安裝、連接公差累計導致不同心而引起的自由擺動。不可使用硬管連接。

3. 金屬軟管用來補償旋轉接頭的偏心與磨損帶來的軸向位移，所以金屬軟管要有足夠的長度和韌性（不可扭曲）保證接頭的自由擺動。（旋轉接頭與管道的硬性連接往往會造成旋轉接頭殼體不能在彈簧的推動下發生軸向位移，從而導致泄露）。

4. 旋轉接頭安裝到軸頭前，先把內管和軟管安裝上，注意保護旋轉接頭內部的密封件。

5. 調整旋轉接頭外管與端蓋內孔的位置關系，確保同軸度。（如果偏心會導致彈簧損失推動殼體軸向位移的補償能力）

6. 出水口朝下。
