S系列旋轉接頭是球面密封結構，兩個寬大無油軸承支撐，依靠彈簧推動殼體沿軸向向后的位移起補償密封磨損的作用。因此需要合理的安裝方式確保產品在設備中的使用。

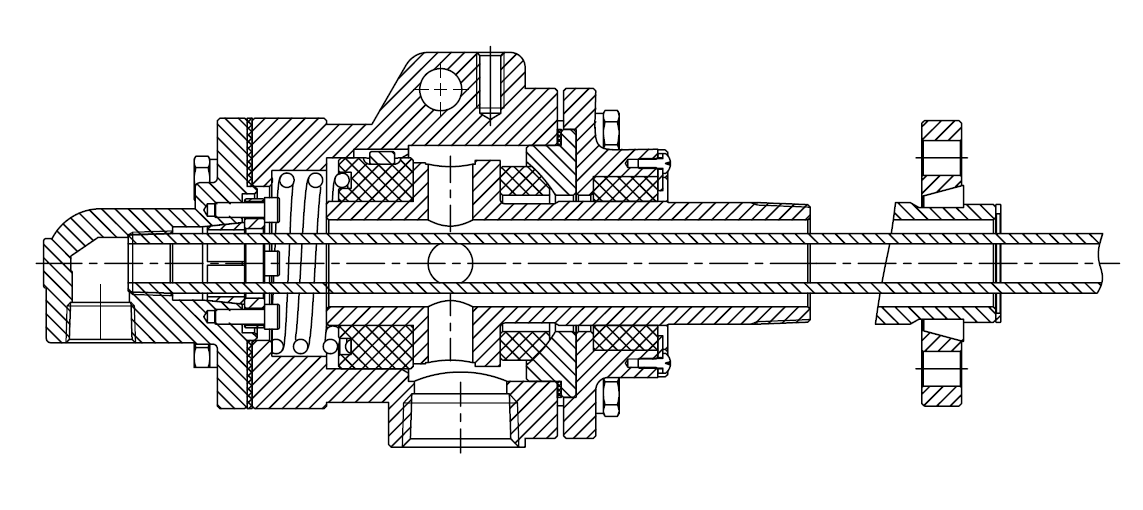

一、產品內部結構

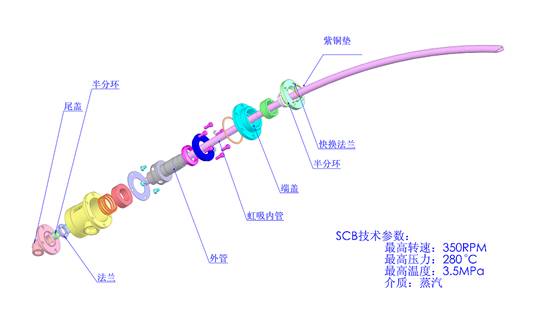

二、爆炸圖

三、安裝步驟

1.安裝接頭前需清理軸頭。軸頭表面清理干凈，無石棉紙或其他物質殘留，保證平整，軸孔里面清理干凈，保證流通的介質中無雜質。

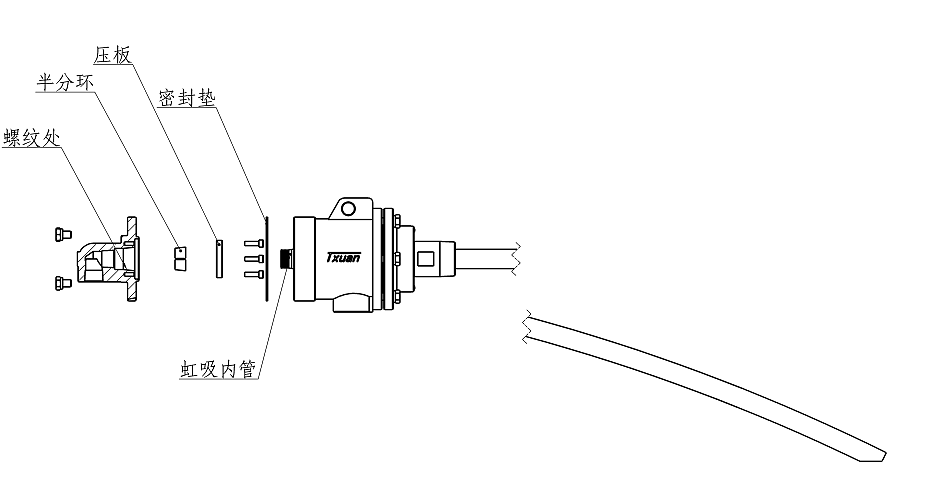

2.將尾蓋卸下,虹吸管穿過殼體旋入尾蓋螺紋（旋緊），確保虹吸管安裝完成后虹吸吸嘴朝向向下，用半分環加法蘭壓緊，旋緊螺絲。

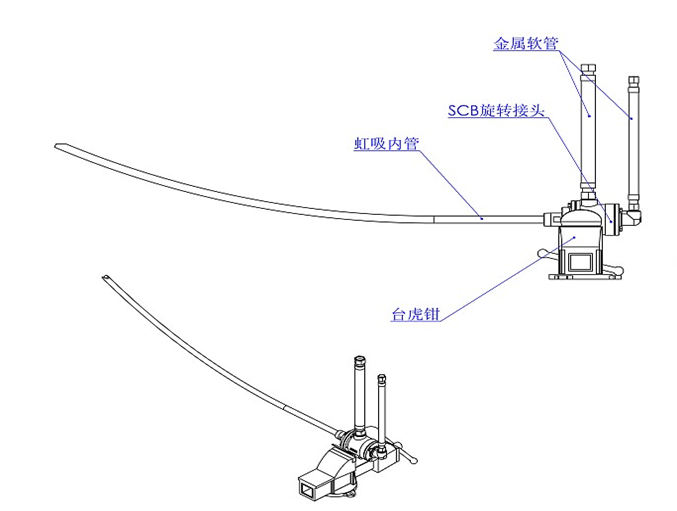

3. 用臺虎鉗夾住殼體，將金屬軟管連接到接頭上；

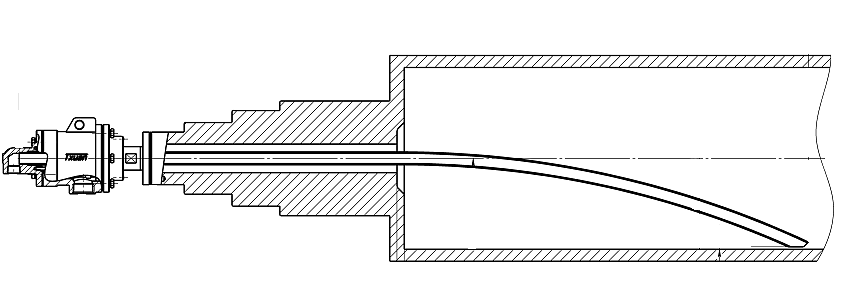

4. 將接頭連接到軸頭上；

先將接頭及虹吸管插入軸孔里，如果是螺紋式，加生料帶和密封膠；如果是法蘭式，先將紫銅墊放在軸孔臺階孔里，將半分環和快換法蘭套于外管上將紫銅墊壓住，上螺絲固定，螺絲要先對角預緊，再均勻?qū)巧暇o，力矩應該相同；安裝完畢后快換法蘭和軸頭法蘭之間應該有間隙。

5.止轉；

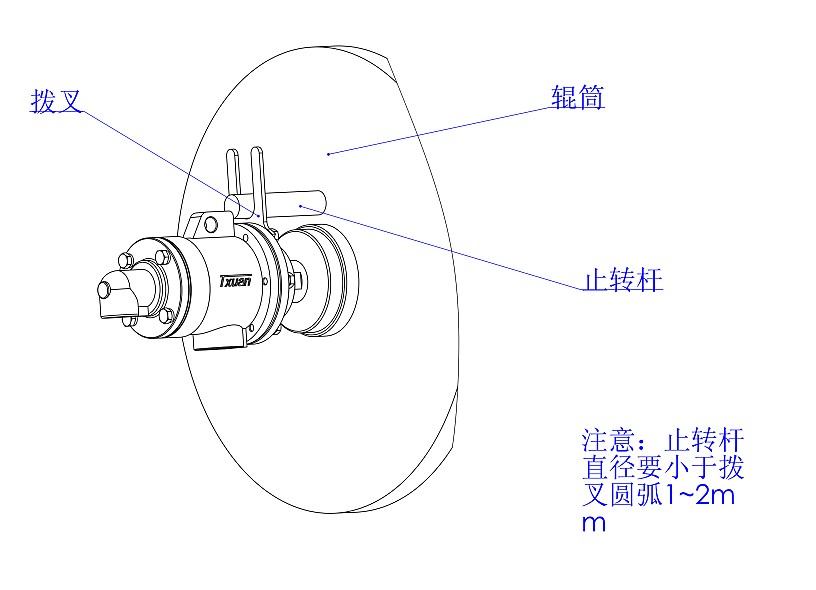

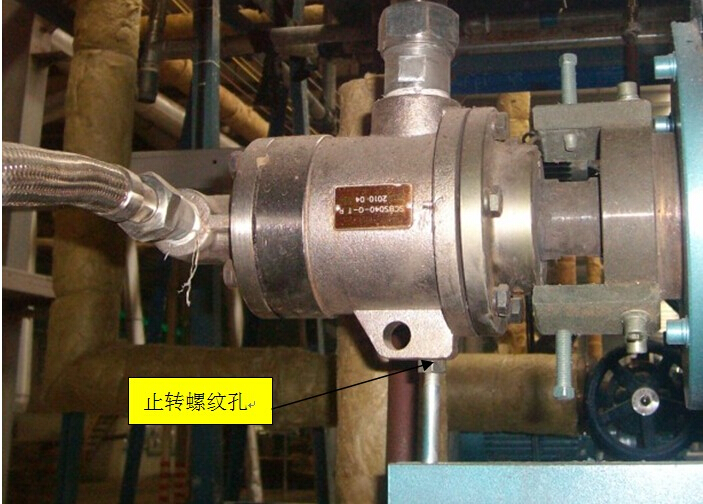

可以利用殼體上有螺紋孔和止轉孔固定，也可用撥叉來固定（如需要請跟騰旋公司說明）。用螺紋孔固定如圖七；用撥叉止轉，將止轉桿一頭連接到客戶一頭連接到撥叉U型槽內（注意止轉桿的直徑要比U型槽圓弧小1~2mm），如圖八；注意止轉不能將旋轉接頭固定死，接頭要能有輕微擺動的空間。

四、安裝金屬軟管

五、 注意事項

1.安裝旋轉接頭前，保持管道、滾筒、介質及其他有關設備內部的清潔，新的機器往往因內部不清潔造成旋轉接頭異常損壞。

2.安裝接頭時，接頭的外管和法蘭于設備轉動軸連接后應同心，延長使用壽命。

3.安裝結束后，用手從接頭尾部沿軸向均勻用力推動，確認接頭有自動調節的空間，沒有被金屬軟管固定死，具有補償作用。

4.安裝結束后，虹吸嘴應該是垂直向下的。

5.如果有擦缸現象，可以對虹吸管做適當反向彎曲，直到?jīng)]有擦缸聲音為止。

6.安裝過程中嚴禁對旋轉接頭進行敲擊、摔打、碰撞，否則極易造成內部密封石墨的破損導致產品失去密封性能。
