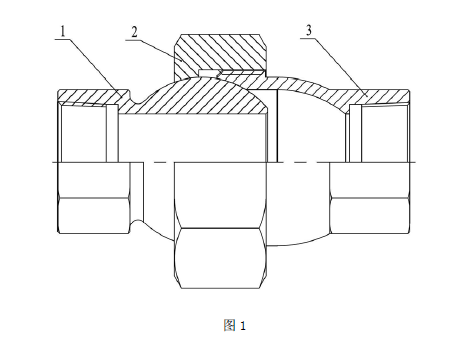

如圖所示，騰旋科技SGJ-Q簡易關節(jié)接頭主要由外管1、連接座2 和殼體3 組成。
外管1 內設有直通孔，外管1 第一端的直通孔內設有連接螺紋，連接螺紋用于與靜止管道或轉動/ 擺動設備連接；外管1 第二端的外周表面為凸球面，連接座2 內設有連接通孔，連接座2 第一端的連接通孔內設有連接球面帶，該連接球面帶與所述外管1 第二端的凸球面接觸配合；連接座2 第二端的連接通孔內設有連接內螺紋，殼體3 第一端的外圓設有連接外螺紋，連接外螺紋與連接座2 的連接內螺紋螺紋連接；殼體3 內設有通孔，殼體3 第一端的通孔內設有殼體3 球面帶，該殼體3 球面帶與外管1 第二端的凸球面接觸配合；殼體3 第二端的通孔內設有外管1 第一端的外周表面為六角面，連接座2 的外周表面為六角面，殼體3 第二端的外周表面為六角面，這樣的結構涉及可以為實際操作提供方便。
