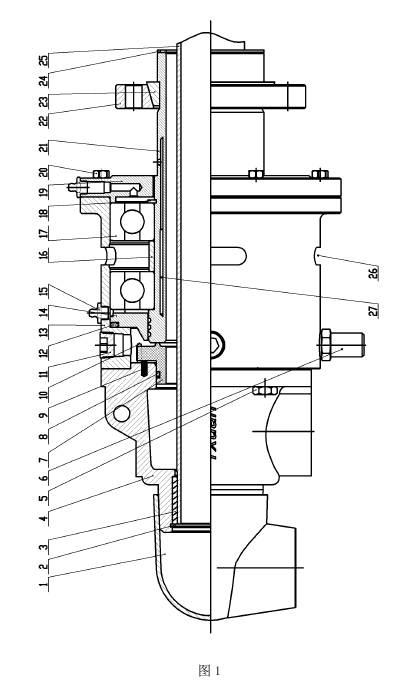

圖l是BW型帶散熱結構的旋轉接頭的結構示意圖。

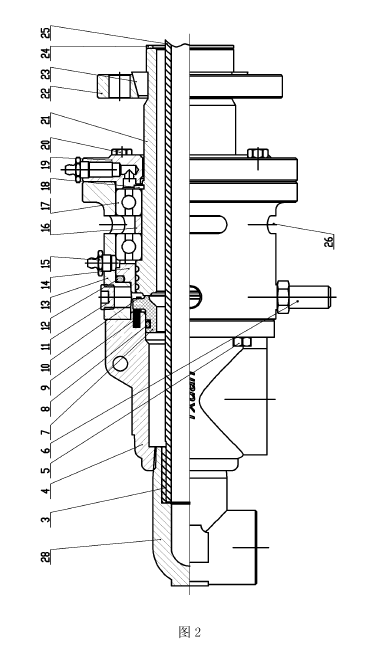

圖2是BW型帶散熱結構的旋轉接頭的結構示意圖。

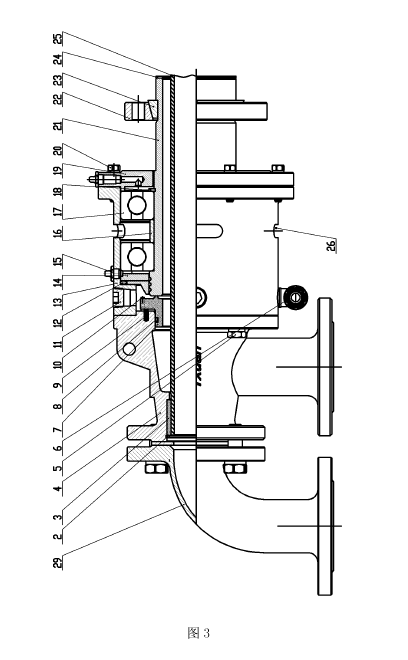

圖3是BW型帶散熱結構的旋轉接頭的結構示意圖。

圖l、圖2中，包括異徑彎頭l、孔用擋圈2、滑動套3、尾蓋4、外六角螺釘5、回油管6、靜環7、0型圈8、彈簧9、彈性圓柱銷10、內六角螺塞II、0型圈12、殼體13、法蘭墊14、油杯15、隔套16、軸承17、軸用擋圈18、端蓋19、外六角螺釘20、外管21、法蘭22、半分環23、紫銅墊24、內管25、散熱孔26、隔熱層27、變異彎頭28、角尺彎頭29等。

如圖l、圖2及圖3所示，BW型帶散熱結構的旋轉接頭是一種帶散熱結構的旋轉接頭，在中空的殼體13的兩端分別分別通過外六角螺釘5、20固定連接有開有液體通道的尾蓋4及中空的端蓋19。尾蓋4上方設置有止轉孔，亦可兼用起吊孔；尾蓋4下方開有進油接口，與用戶的介質進口相連；尾蓋4的尾部開有出油接口，可連接各種接頭，寫用戶的介質出口相連。

殼體13內通過兩只軸承17可旋轉地連接有外管21，外管21的外端從端蓋19中伸出。兩只軸承17固定在殼體13內臺階及外管21的軸肩與端蓋19之間。兩只軸承17之間設置有隔套16，外軸承17由軸用擋圈18鎖定在外管21外。殼體13及端蓋19上靠近軸承17處安裝有潤滑軸承17的油杯15。

BW型帶散熱結構的旋轉接頭在兩只軸承17之間的殼體13上開有多個散熱孔26。散熱孔26為腰形孔，均布在殼體13上。散熱孔26將次高溫（低于導熱油閃點溫度）導熱油的熱量及時散發出去，降低和消除了軸承17受熱膨脹而卡死的故障，增加了旋轉接頭的可靠性。

外管21的內端與尾蓋4之間設置有密封裝置。密封裝置包括靜環7及多個彈簧9。靜環7滑動配合在尾蓋4內，靜環7與尾蓋4之間設置有0型圈8，0型圈8安裝在靜環7外圓面的槽內。靜環7的端部與外管21的內端之間動密封連接。多個彈簧9的一端安裝在尾蓋4的端面的沉孔內，其另一端抵靠在靜環7外圓周上設置的凸環端面上。彈簧9起密封及補償作用。靜環7的凸環與尾蓋4之間安裝有彈性圓柱銷10，彈性圓柱銷10對稱置于靜環7的缺口中，起止轉作用，用于防止靜壞7周向轉動。

外管21的內端外套裝有法蘭墊14，法蘭墊14與殼體13的內臺階之間安裝有0型圈12，法蘭墊14與殼體13及靜環7之間構成封閉的密封腔。法蘭墊14與尾蓋4之間的殼體13上開有多個密封泄漏觀察孔，在最低位置的觀察孔內安裝回油管6，回油管6與用戶的回油管道連接，將其余的密封泄漏觀察孔用內六角螺塞堵住。設置回油管6的目的是：使萬一有泄漏的導熱油經回油管6安全回入封閉的回油系統，使導熱油不接觸空氣，不會結焦，也不外漏，以免造成浪費和影響環境。

外管21的外端有兩種連接方式：一種連接方式采用法蘭連接，如圖l、圖2及圖3中所示，在外管21的外端通過法蘭半分環23安裝有法蘭22，并且外管21的外端面設置有紫銅墊24，通過法蘭22、半分環23及紫銅墊24與用戶的旋轉設備連接；另一種連接方式采用螺紋連接，直接在外管21的外端加工有外螺紋。

外管21的管壁內還可以設置有隔熱層27，起隔熱作用。

根據使用工況需要，可在尾蓋4的外端裝配各種接頭。

如圖l、圖3所示，尾蓋4內通過孔用擋圈2安裝有滑動套3。滑動套3內轉動配合有內管25，內管25插在外管21內。尾蓋4的外端可固定連接有異徑彎頭l，如圖l所示；也可固定連接有角尺彎頭29，如圖3所示。

如圖2所示，尾蓋4的外端固定連接有變異彎頭28，變異彎頭28內轉動配合有內管25，內管25插在外管21內。

BW型帶散熱結構的旋轉接頭的組裝過程如下：所述殼體13在規定位置開有若干散熱腰形孔和觀察泄漏孔，裝油杯15的螺孔，在二端平面上都有若干用來緊固尾蓋4和端蓋19的螺孔。用內六角螺塞II堵住殼體13上的觀察泄漏孔，將回油管6連接于最低位的觀察泄漏孔中。將0型圈12套在法蘭墊14的0型圈臺肩處后一起裝于殼體13的內臺階上，再將裝好軸承17、隔套16、軸用擋圈18的外管21推入殼體13中，再套上端蓋19，用外六角螺釘20紫固于殼體13上。尾蓋4尾孔內裝有滑動套3和孔用擋圈2，內管25扦入四氟套4的內孔。尾蓋4大端面上設有若干均布的裝彈簧9的沉孔和對稱的裝彈性圓柱銷10的沉孔。0型圈8套于靜環7的0型圈槽后一起推入尾蓋4的大端內孔，使靜環7的凸環下端面壓住彈簧面，使靜環7凸環上對稱缺口卡住彈性圓柱銷10，使靜環7止轉。將尾蓋4用外六角螺釘5緊固于殼體13的尾端面上連成一體。

騰旋科技BW型帶散熱結構的旋轉接頭還具有以下優點：l、殼體為分體裝配式結構，易于標準系列化、通用化，易于適應用戶工況變化；2、分體裝配式殼體結構，制造容易，可提高加工精度，裝配維修方便；3、多彈簧密封補償結構平衡穩、壽命長。
