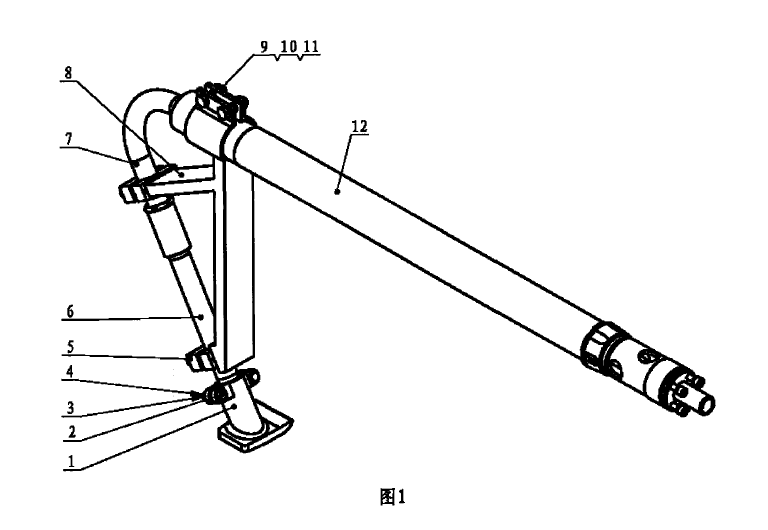

圖1是懸臂隔套式虹吸器結構的外觀圖。

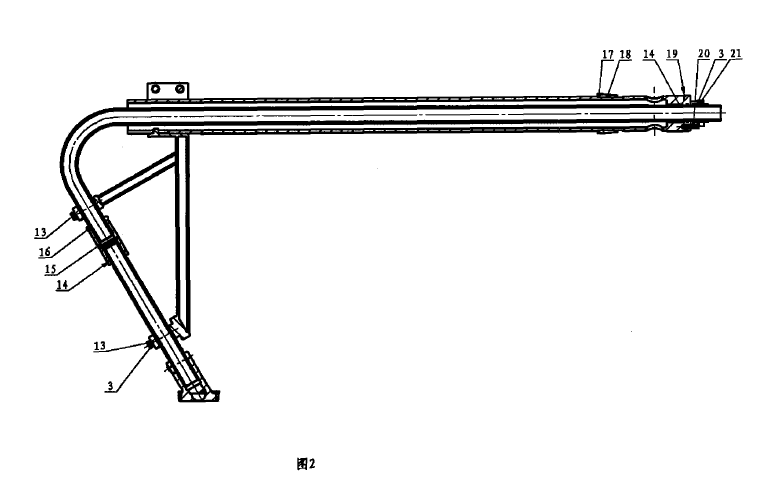

圖2是懸臂隔套式虹吸器的結構剖視圖。

如圖1～圖2所示，包括（右向或左向）吸嘴1、六角螺栓2、彈簧墊圈3、六角螺母4、壓板5、縱向內吸管6、水平內管7、三角形的虹吸支架8、六角螺栓9、彈簧墊圈1 0、六角螺母II、懸臂隔套1 2、六角螺栓1 3、O型圈14、縱向內接頭1 5、迸緊螺母16、軸用鋼絲擋圈1 7、半分環18、0型圈19、彈性圓柱銷20及內六角螺釘21等。

騰旋科技懸臂隔套式高強度固定虹吸器懸臂隔套12 -端外圓面上設有四個通孔，導熱介質經過通孔沿隔套內腔直接送入旋轉的烘缸，另一端口開有固定虹吸支架的止轉槽。

騰旋科技懸臂隔套式高強度固定虹吸器依靠裴在懸臂隔套1 2上的半分環18和內六角螺釘2 1、彈簧墊圈3緊固在旋轉接頭中，軸用鋼絲擋圈17緊固在半分環18上，彈性圓柱銷20扦在懸臂隔套1 2的止轉孔中，起止轉作用。水平內管7-端扦入懸臂隔套1 2的內孔裝有0型圈14的中心內。水平內管7另一端裝有迸緊螺母1 6，縱向內接頭1 5，0型圈1 4裝于縱向內接頭1 5內端口，縱向內管吸管6裝于縱向內接頭1 5中，（右向或左向）吸嘴1用六角螺栓2、彈簧墊圈3、六角螺母4固定在縱向內吸管6上，用六角螺栓1 3、壓板5和彈簧墊圈3將縱向內管6和水平內管7固定在三角形的虹吸支架8上，三角形的虹吸支架8用六角螺栓9、彈簧墊圈10、六角螺母1 1固定在懸臂隔套1 2的懸臂端外圓上，靠虹吸支架8上的定位內突臺定位于端口的止轉槽內。
