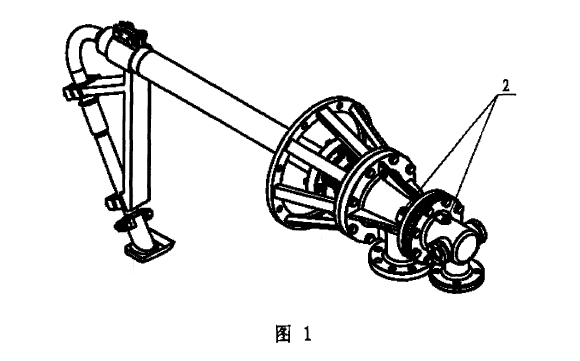

圖1是造紙用旋轉接頭組合結構的外觀圖。

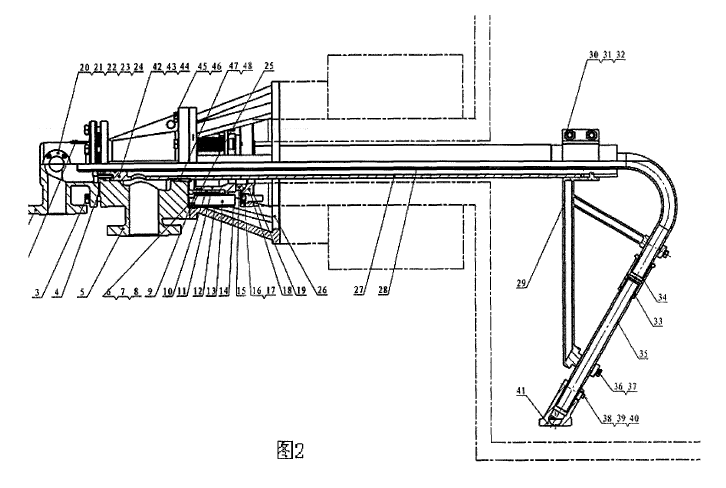

圖2是造紙用旋轉接頭組合結構的剖視圖及安裝示意圖（虛線部分）。

如圖1～圖2所示：包括：尾蓋1、螺絲堵頭2、螺栓3、密封墊4、殼體5、內六角螺釘6、彈簧墊圈7、密封墊8、密封圈9、  滑動套1 0、滑動外管1 1、彈簧1 2、導桿1 3、擋圈14、浮動密封球面環1 5、內六角螺釘16、彈簧墊圈17、凹形球面端蓋18、密封墊19、密封墊20、云母片21、視鏡玻璃22、壓圈23、螺釘24、滑動支撐套25、支架26、懸臂隔套送汽管27、虹吸彎管28、三角形支架29、六角螺栓30、彈簧墊圈31、防松動螺母32、0型圈33、內接套34、虹吸管35、螺栓36、壓板37、六角螺栓38、彈簧墊圈39、防松動螺母40、吸嘴41、內六角螺釘42、彈簧墊圈43、彈性圓柱銷44、螺栓45、螺母46、半分環47、鋼絲擋圈48等。

包括殼體連接支撐結構、尾蓋視鏡組合結構、外置式密封補償組合結構、球面浮動密封副結構及懸臂隔套送汽管和固定式虹吸管組合結構，尾蓋視鏡組合結構緊固于殼體5尾端面；外置式密封補償組合結構緊固于殼體5的大端面定位止口內，懸臂隔套送汽管和固定式虹吸管組合結構支撐于殼體5中間，并緊固于殼體5尾端。

殼體連接支撐結構主要由殼體5及支架26組成，采用承擔連接和支撐作用，支架26小端與殼體5大端用螺栓45和螺母46緊固，支架26大端用螺栓45和螺母46與用戶設備連接固定。殼體上有個測壓測溫孔，裝有螺絲堵頭2，各裝測量?jī)x表用。

尾蓋視鏡組合結構由尾蓋1、密封墊20，云母片21，視鏡玻璃22，壓圈23，螺釘24組成。采用在尾蓋1兩側裝有密封墊20、云母片21、視鏡玻璃22、壓圈23、螺釘24，尾蓋1上有二個角尺方向的泫蘭，一端與殼體5尾端用螺栓3、密封墊4連接，另一端與用戶管道上的金屬軟管法蘭連接。尾蓋1上有個測壓測溫孔，裝有螺絲堵頭2，尾蓋1內孔底為半球面形。

外置式密封補償組合結構采用在滑動支撐套25上裝有多個彈簧導桿1 3，在彈簧導桿上裝有彈簧12，滑動外管1 1裝有密封圈9裝入滑動套10內，滑動外管1 1上的凸沿圈邊鉆有多個通孔，以其通孔套在彈簧導桿1 3上，并座于導桿13的彈簧12端面上，用導桿1 3上的擋圈1 4固定，滑動外管1 1可以軸向壓縮位移，以補償軸向尺寸的變化。滑動支撐套25靠若干內六角螺釘6、彈簧墊圈7和密封墊8緊固在殼體5大端面定位止口內。

球面浮動密封副結構采用一個球面浮動密封環15和與之相匹配的凹形球面端蓋18組成。凹形球面端蓋18用多個內六角螺釘16、彈簧墊圈17，密封墊19緊固于用戶旋轉軸頸端的過渡法蘭上一起旋轉，構成了可以任意繞軸心旋轉的密封副。浮動密封球面環15球面貼于球形端蓋18的凹球面內，平面與滑動外管11的端面貼緊，由補償結構的彈簧力始終壓緊密封。

懸臂隔套送汽管和高強度固定式虹吸管組合結構采用一個懸臂隔套送汽管27和扦入其內的虹吸彎管28，縱向虹吸管35通過縱向內接頭34同虹吸彎管28連接。吸嘴41通過六角螺栓38，彈簧墊圈39和防松動螺母40固定于縱向虹吸管35的下端。0型圈33裝于縱向內接套34內。

懸臂隔套送汽管27以外錐形的半分環47支撐于殼體5中，半分環47由軸用鋼絲擋圈48緊固。懸臂隔套送汽管27尾端由多個內六角螺釘42，彈簧墊圈43及彈性圓柱銷44固定在殼體5尾端。用螺栓36和壓板37固定住虹吸彎管28和縱向虹吸管35，用六角螺栓30，彈簧墊圈31和防送動螺母32使支架29緊固住懸臂隔套送汽管27端頭外徑，支架29上的內凸臺卡于送汽管27端頭下止轉槽內，防止虹吸彎管28轉動而排不出冷凝水。
