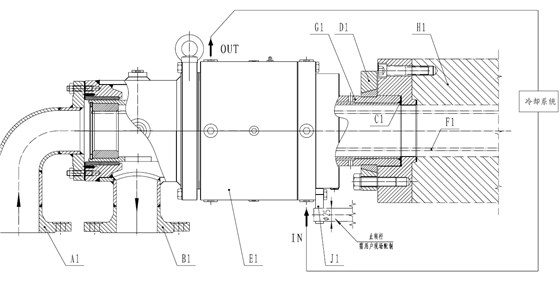

BQ系列旋轉接頭通過法蘭 D1安裝至旋轉輥?zhàn)?H1。介質通過尾蓋 A1進入系統并流入輥?zhàn)印H绻麨殡p通道接頭,介質通過同一旋轉接頭供應并排出。內管 F1與旋轉轉子 G1配合連接創造第二個通道。止轉裝置 J1用于固定殼體 E1。傳感器插頭配置用于安裝振動傳感器 K1以保證對旋轉接頭的軸承實施監控。
BQ系列旋轉接頭適用于供給溫度 400°C及轉速達 2000RPM的熱油。其應用與涂裝及層壓系統,造紙、無紡布及織物,烘干機等。如果熱油與空氣中的氧氣接觸,可能會引發諸如結焦或裂化之類的化學反應。
如果密封受損,油及油蒸汽可能會溢漏。 BQ系統通過淬火油將空氣中的氧氣與油分開。淬火油是與主回路中所用一樣的油。淬火介質同時對旋轉接頭內部的密封及軸承進行潤滑。
如果不只一個旋轉接頭連接至冷卻裝置,必須要安裝配油器以保證所有旋轉接頭有足夠的淬火油量。
BQ旋轉接頭需要額外配置冷卻裝置。BQL旋轉接頭不需要配備冷卻裝置,其應用限值為 250°C。標稱直徑為 40的應用限值為 200°C。
