BQ型 導熱油旋轉接頭安裝說明-騰旋科技

2017-06-03 08:28:00

1、調整熱油接頭

尾蓋和中蓋可按 45°進行調整,將殼體調整至所需的位置;

先松開緊固螺釘;

調整位置關系;

結束后上緊所有螺絲(不能損壞扁平密封);

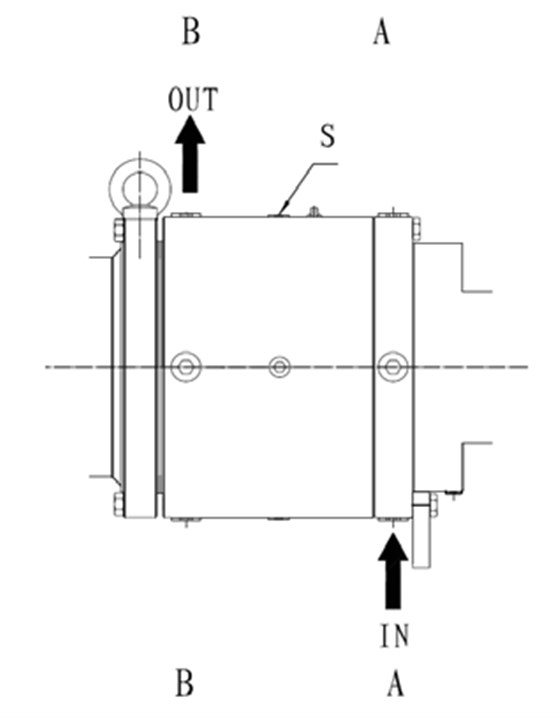

2、調整冷卻油接頭-僅 BQ

冷卻油入口 IN可在 A-A面任何位置

在 B-B平面圖中,冷卻油口必須在最高點

在 S處配置軸承監控裝置

BQ安裝

3、調整泄油接頭-僅 BQL

BQL系列旋轉接頭帶泄油接口用于 B-B平面中密封處的泄漏引流至安全處:

如果旋轉接頭為水平安裝,使用殼體底部連接接頭排放漏油。保證有足夠的水力坡度以便漏出的油不會回流。需要互換封閉塞。

如果旋轉接頭為垂直安裝,可以使用任何殼體安裝。

4、調整止轉叉

用止轉叉支承旋轉接頭;

根據設備止轉裝置,調整夾緊螺釘;

保證至少兩顆螺絲壓緊。

5、旋轉接頭與輥子的安裝

將旋轉接頭安裝到輥子:

如帶 K法蘭及內環,按圖紙 A進行安裝;

用 O圈密封、扁平密封或其他密封件進行密封;

清潔密封面,將密封件置入輥子內;扁平密封推薦用材料:帶金屬嵌件的純石墨;

帶內管的旋轉接頭:根據型號的不同,將內管旋入或插入旋轉接頭。

為了是安裝更容易,建議松開彎頭,注意不得損壞扁平密封;

用環頭螺釘在懸掛點升起旋轉接頭并將其插入輥子的定心裝置。帶內管的接頭型號:內管必須與旋轉接頭及輥子對準中心。如果有阻力,檢查位置是否正確;跳動及軸向張力會導致旋轉接頭工作不正常。

注意:

在用扁平密封進行密封時,僅在旋轉接頭按 5.2節規定校準后才能將螺釘完全擰緊;


確保滿足法蘭和軸頭面之間最小距離 H(H≥1mm),否則,密封件將發生泄漏,旋轉接頭及內管將會受損;

6、校準旋轉接頭

利用刻度盤及轉動輥子調整校正同心度;

同心度允差在±0.1mm以內;

按合理扭矩上緊螺絲;

7、連接旋轉接頭

注意!過熱會導致接頭受損

嚴禁未配備冷卻裝置時操作 BQ等旋轉接頭!

嚴禁超過‘數據與尺寸’表中所規定的應用數據限值操作裝置!

嚴禁旋轉接頭干轉!

安裝旋轉接頭殼體的防轉裝置。安裝力矩監控或振動傳感器以監控 S處軸承;

連接法蘭 A1和 B1;

BQ:

按第 3.2節內容及冷卻裝置的安裝說明書連接冷卻回路;

連接冷卻油進料管至接口 IN處,將冷卻油回油管連接至接口 OUT處;

BQL:連接泄漏孔

過濾熱油,密封的使用壽命極大限度取決于油中所含固體物質的濃度。
