一、 產品說明

BWL型旋轉接頭是專門為中速、中低溫導熱油而開發的一種旋轉接頭，密封面由淬火鋼與石墨采用平衡式密封原理進行密封，由一組小彈簧提供穩定的彈簧力推動碳石墨密封面環向補償。BWL設有排泄及安全防護裝置，可以將泄漏的導熱油引流到加熱設備中，避免導熱油氧化結炭將軸承卡死或燙傷人員。

二、 產品內部結構及參數

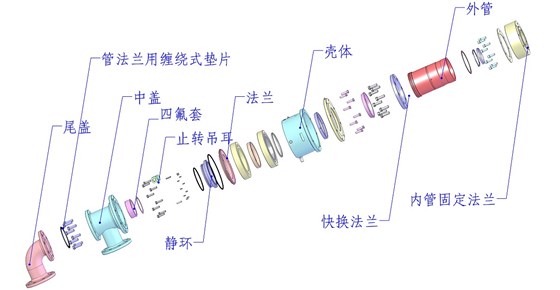

圖一 爆炸圖

技術參數：

最大轉速：750RPM

最高溫度：195℃

最大壓力：1.1MPa

介質：導熱油

三、 安裝步驟

1. 檢查軸頭連接尺寸與接頭尺寸是否匹配；清理軸頭，保證無密封殘留物和毛刺，這樣可以確保接頭安裝上去以后與軸的同心度和自身的穩定。輥筒保持潔凈，接頭連接以后流通介質中無雜質，避免不正常的磨損和不必要的停機。

2. BWLR090配有內管固定過渡法蘭（加配內管用過渡法蘭可以提升內管在高速旋轉時的穩定性），使其跳動減少到0-0.3mm，先將其安裝到軸頭上，內管法蘭表面到伸出的內管端面的距離應該略小于尾蓋四氟底部位置（超過有可能會頂住旋轉接頭尾部螺紋）,如下圖二。用內六角圓柱頭螺釘M6×20配合壓板和半分環壓在內管固定法蘭孔內用來固定內管（如圖三）。

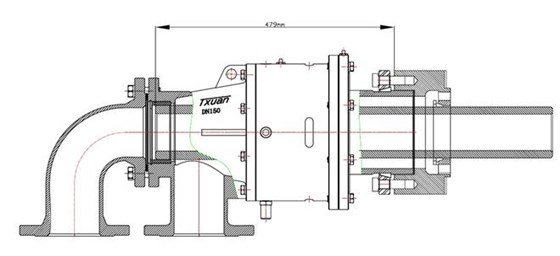

圖二 內管連接圖

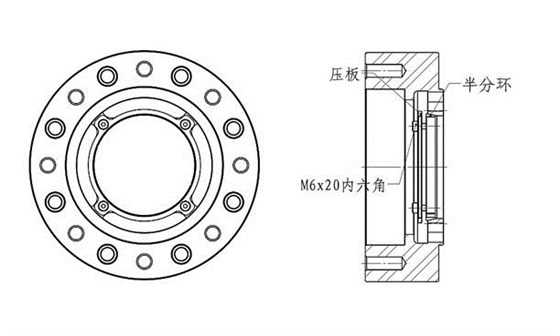

圖三 內管固定法蘭

3. 將接頭與內管固定法蘭連接。將快換法蘭和半分環套在外管密封臺階上，紫銅墊放于固定內管法蘭的內孔臺階上，然后將接頭小心翼翼穿過內管與四氟套固定，用螺絲將快換法蘭與內管固定過渡法蘭連接，對角擰螺絲，上緊后檢查兩法蘭間隙是否相同。備注：旋轉接頭 通過內管時需將旋轉接頭輕輕托起，避免內管與靜環相撞。

4. 將接頭與金屬軟管連接，注意金屬軟管的長度，保證接頭與軟管連接以后不受金屬軟管軸向或徑向拉力，保證接頭與軸的同心度與穩定性。

5. 止轉。利用止轉吊耳，穿上止轉桿對接頭進行止轉（一頭連接在止轉吊耳孔內一頭連接在客戶端），止轉桿直徑要小于止轉孔2mm。

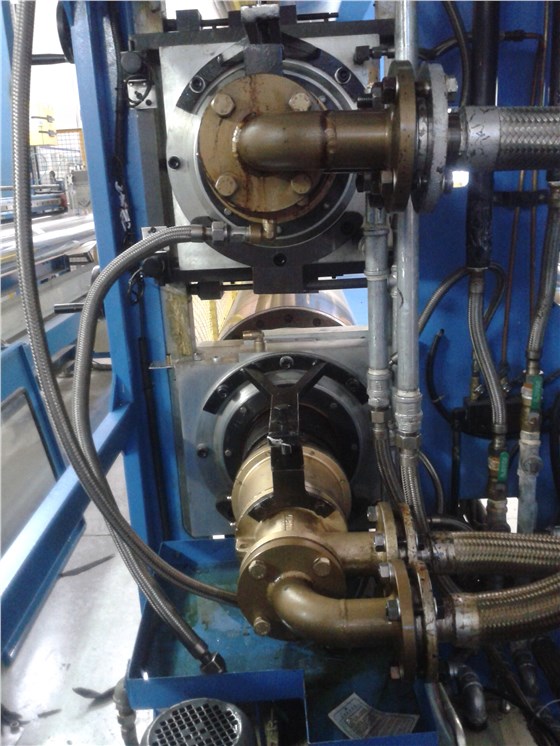

備注：安裝完成旋轉接頭后需要將排泄孔最低端連接泄油管（如下圖）。

五．產品維護

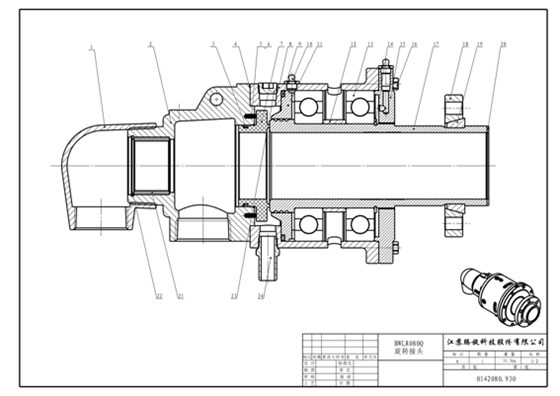

1.將旋轉接頭的殼體（上圖8）與尾蓋（上圖2）分解（拆卸連接尾蓋及殼體之間的螺栓）

2.檢查尾蓋拆卸后彈簧是否能將密封石墨彈起（垂直用力下壓密封石墨，看密封石墨能否發生位移（如果密封石墨不能夠被下壓及彈起，則密封石墨被卡住，需將密封石墨強行拆卸，檢查尾蓋（上圖2）內部是否存在大量的導熱油結碳（如有需清理干凈）

3.檢查密封石墨是否完好（上圖7）確保密封面上無劃傷拉傷的痕跡。

4.檢查密封石墨上的O型圈是否完好（上圖3）

5.一切檢查就緒根據損壞部件的情況進行更換。

6.按照拆卸的步驟進行再次裝配。

備注：該產品需每兩個月進行添加潤滑脂對軸承進行潤滑保護。

注意事項：拆卸安裝中需小心，確保部件不要磕碰，確保部件的整潔，確保密封石墨裝配后軸向上可以產生位移（即彈簧起到壓迫補償密封磨損的作用）。
