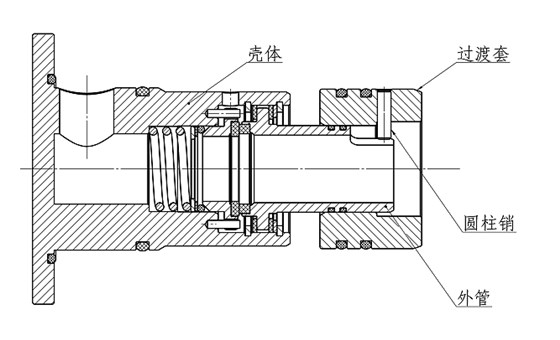

一、剖視圖;

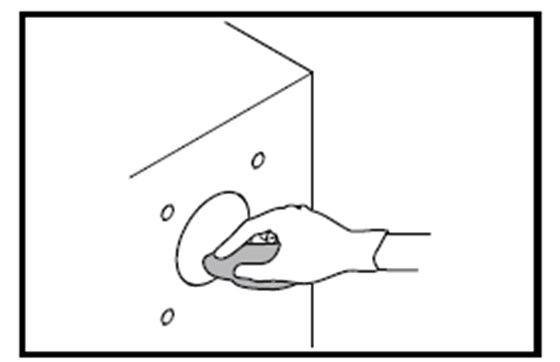

二、 清理軸頭與內部輥筒,確保軸頭內無鐵屑及銳角,孔口倒圓角;

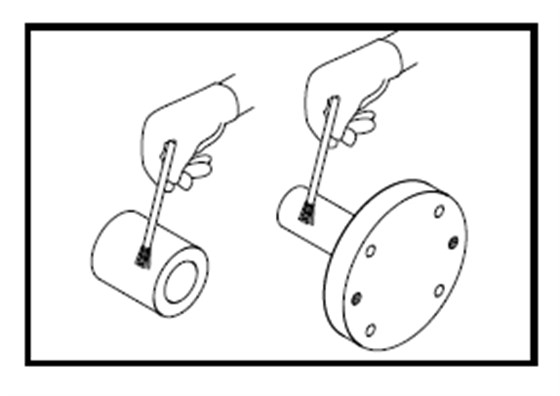

三、安裝之前在過渡套和外管的表面涂一層潤滑油;
四、將過渡套和限位孔用擋圈裝入軸孔,注意不要損壞O型圈;
五、將接頭與過渡套連接,保證過渡套上的銷子配合在外管上的止轉口里;接頭尾部法蘭部分緊貼軸頭;

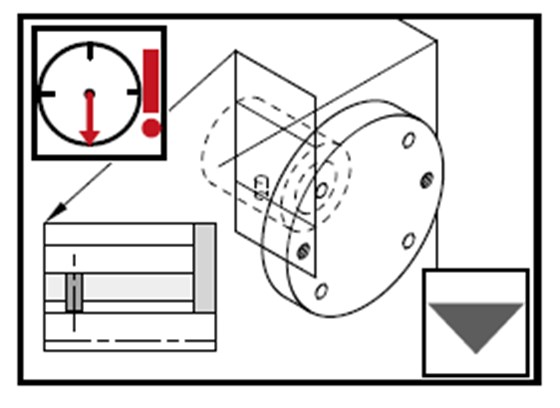

5.1 對齊殼體上孔與設備軸頭孔的角度關系;
注意:此時孔是非標均分的;

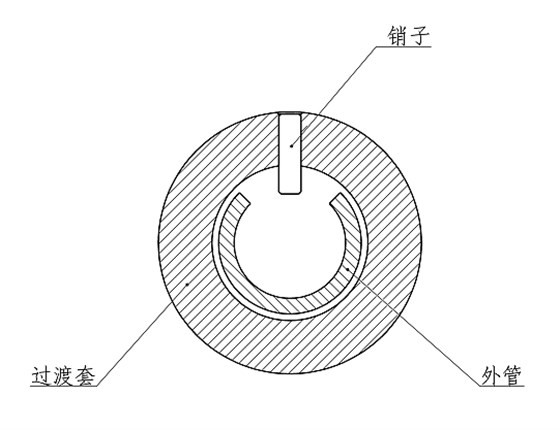

5.2 用手撥動外管,目測銷處于外管開口槽內,如圖六;
5.3 用手輕推殼體,進入設備;
5.4 用螺釘穿過殼體尾部螺紋孔,對角擰緊;
注意:此時絕對禁止用重物敲擊旋轉接頭;
