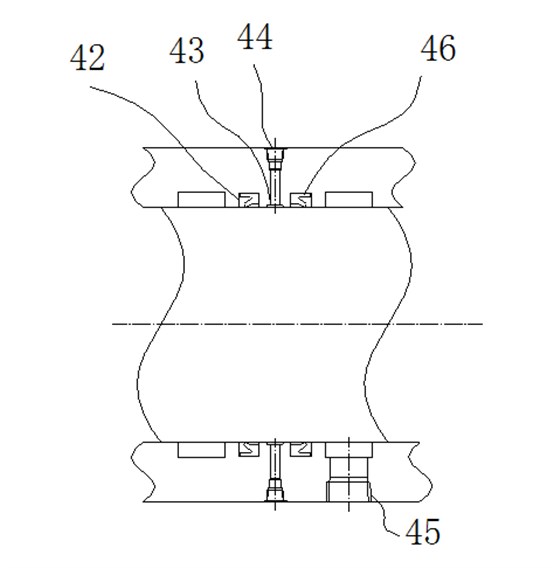

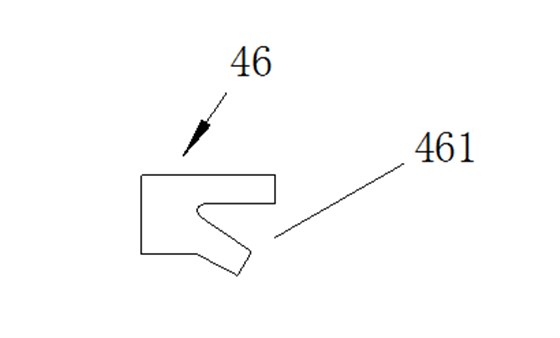

如圖所示，二個唇形密封件46，二個唇形密封件46分別安裝在二個密封槽42中，二個唇形密封件46的承壓唇口461各自背對潤滑油槽43設置。

在工作時殼體40和轉軸50相對轉動，管路接口45中接入工作介質，工作介質流入到介質槽41中，再通過與介質槽41連通的接穿孔52到達轉軸50的第三介質通道51之中，應該注意的是實際工作中工作介質的流向不限于的此種形式，還有可能是與之相反的情況，即工作介質由第三介質通道51到達管路接口45之中。

相鄰的介質槽41之間的密封是通過內密封結構來實現的，內密封結構保證在殼體40和轉軸50相對轉動的過程中，各介質槽41之間是彼此隔離、獨立的狀態。每個介質槽41兩側最接近密封槽42內唇形密封件46的承壓唇口461都對著該介質槽41的方向，用于實現介質槽41兩側的密封，介質槽41內的工作介質多為非油性的工作介質，并且工作介質很多時候含有固體顆粒等污染物，相鄰密封槽42之間的潤滑油槽43內充滿了由注脂口44注入進來的潤滑油脂，該潤滑油脂一直會填充到唇形密封件46的承壓唇口461的后部，潤滑了唇形密封件46的唇口接觸密封部位，并且潤滑油脂本身可具有一定的壓力，可以給唇形密封件46的承壓唇口461的后部提供一定的支撐力，還有一定的將唇口接觸密封部內混入的工作介質以及其中的固體污染顆粒物擠出唇口的作用，避免顆粒物加速磨損接觸密封部。

浮動環60的前端面和蓋板70密封連接，蓋板70和安裝槽11的槽口密封連接。

蓋板70和安裝槽11的槽口密封連接，一方面可以防止外界的灰塵雜質進入安裝槽11之中，另一方面也可以對浮動環60的后端面和安裝槽11的槽底之間的密封起到輔助密封的作用，防止渣土由蓋板70和安裝槽11的結合處泄漏出來。

安裝槽11的槽底設有第二密封槽13，第二密封槽13的槽內設有與浮動環60的后端面密封連接的第二O形圈；蓋板70的內端面上設有第三密封槽71，第三密封槽71的槽內設有與浮動環60的前端面密封連接的第三O形圈；在蓋板70的內端面上，蓋板70與安裝槽11接觸的部位處設有第四密封槽72，第四密封槽72內設有與安裝槽11的槽口密封接觸的第四O形圈。

安裝槽11和浮動環60的密封可以看做是靜密封，蓋板70和浮動環60的密封也可以看成是靜密封，蓋板70和安裝槽11內的密封為靜密封，這幾處靜密封可以選用O形圈，O形圈作靜密封時密封可靠并且成本較低，并且O形圈密封槽的加工也簡單，易于實現。

還包括撥叉裝置，撥叉裝置連接在殼體40和盾體10上。

中央回轉節的轉軸50在轉動時由于密封裝置等相互接觸并運動的部件之間摩擦力的存在，殼體40有跟隨轉軸50轉動的趨勢，將撥叉裝置連接在盾體10和殼體40上，由于盾體10是固定的，所以連接裝置可以阻止殼體40轉動，起到止轉固定的目的。
