GSM旋轉接頭安裝步驟簡介-騰旋科技

2017-03-26 09:15:00

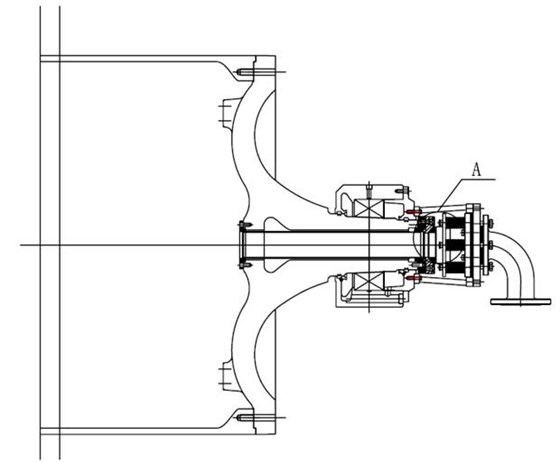

.檢查軸承端蓋安裝環形支架的安裝平面(A端面)是否平整,是否為加工面。

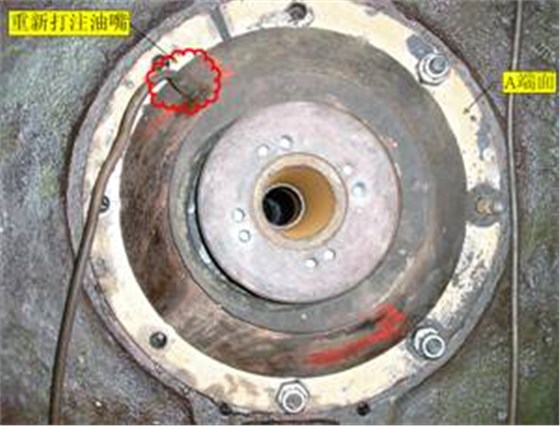

如為毛坯面應車出該平面,端面約車去2~3mm。若車平面時把原來的注油嘴車去了,則可在軸承端蓋其他位置(如斜面上)重新打注油嘴,如圖一所示。

GSM安裝1


.安裝過渡法蘭

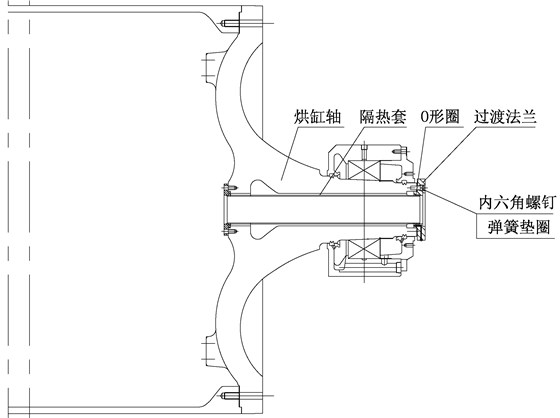

將密封墊墊在過渡法蘭端面,過渡法蘭內孔槽內放上O形圈,用內六角螺釘套上彈簧墊圈將過渡法蘭安裝在軸頭上,對角擰緊螺栓,過渡法蘭安裝好后如圖二所示。

GSM安裝2GSM安裝3


.安裝球形端蓋

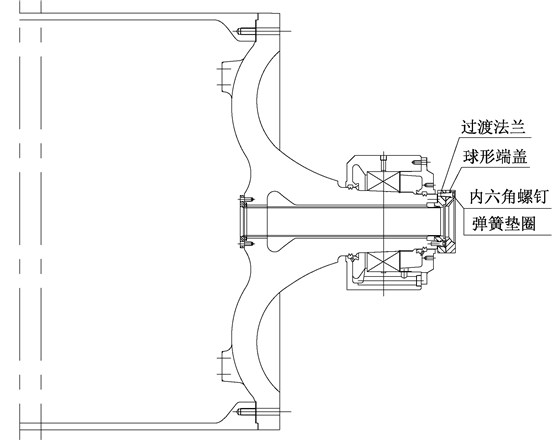

將密封墊墊在球形端蓋端面上,用內六角螺釘(需墊上彈簧墊圈)將球形端蓋與過渡法蘭連接牢固,擰緊螺釘。(如圖三)

GSM安裝4


.安裝環形支架

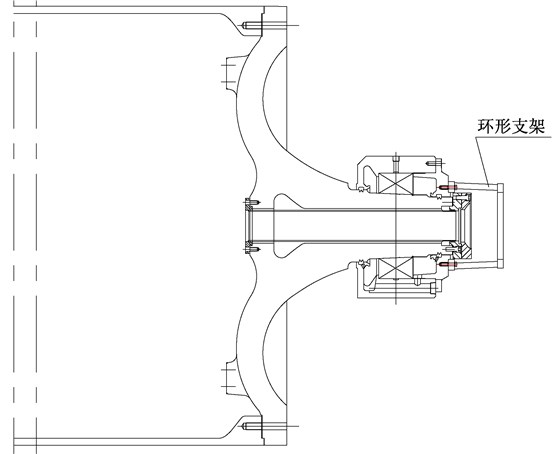

將環形支架安裝于軸承端蓋上,安裝支架的螺栓需墊上彈簧墊圈。(如圖四)

GSM安裝5

.安裝球面環旋轉接頭體

一名人員用手扶住球面環,將球面環貼在球形端蓋球面上,另一人員或兩人扶住接頭輕輕與球面環貼住,將接頭與支架用六角螺栓固定住;

注意:球面環易碎,安裝過程需輕拿輕放,接頭貼住時也要輕輕的靠住;

球面環、旋裝接頭、環形之間與缸應該同心;

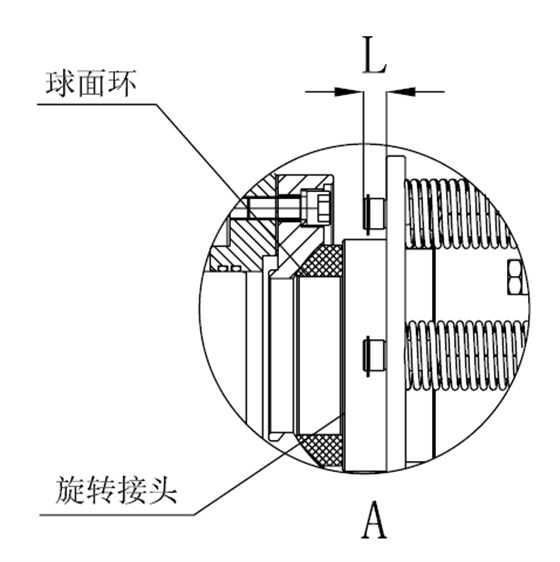

注意保證壓縮量L,L應保持在13.5±3mm范圍內,如偏大則在接頭與支架法蘭之間加裝墊片或法蘭,如偏小則在球形端蓋與過渡法蘭之間加裝法蘭;如圖七;

GSM安裝6

GSM安裝7

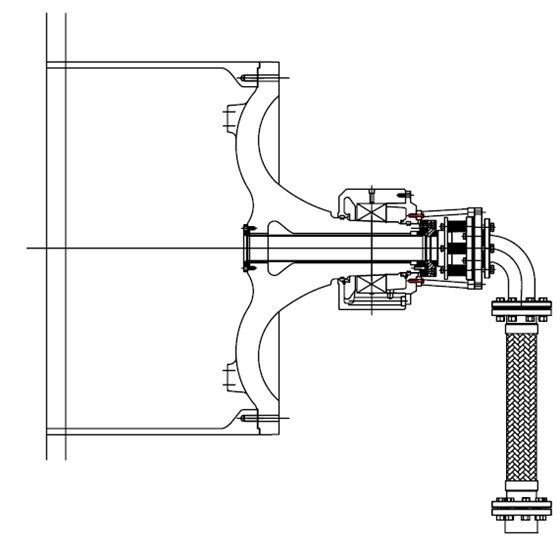

.安裝金屬軟管

GSM安裝8


至此,GSM系列接頭安裝完畢,如有疑問請咨詢騰旋技術部。
