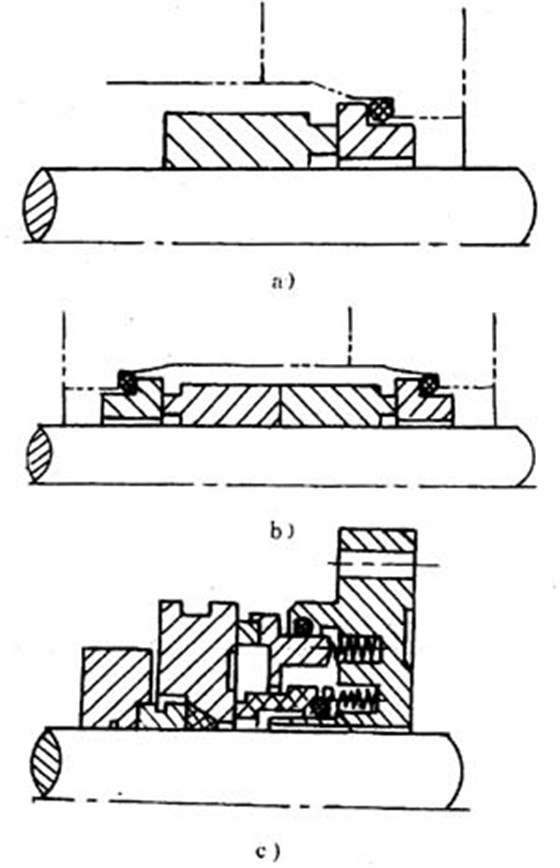

a)單端面式機械密封 b)軸向雙端面式機械密封 c)徑向雙端面機械密封
接觸式和非接觸式機械密封
接觸式機械密封(見圖a)是指密封面微凸體接觸的機械密封,密封面間隙h=0.5~2μm。摩擦狀態為混合摩擦和邊界摩擦;非接觸式機械密封是指密封面微凸體不接觸的機械密封,密封面間隙對于流體動壓密封h>2μm,對于流體靜壓密封h>5μm。摩擦狀態為流體摩擦、彈性流體動力潤滑。
普通機械密封大都是接觸式密封,而可控間隙機械密封是非接觸式密封。接觸式密封結構簡單、泄漏量小,但磨損、功耗、發熱量都較大。在高速、高壓下使用受一定限制。非接觸式密封發熱量、功耗小,正常工作時沒有磨損,能在高壓高速等苛刻工況下工作,但泄漏量較大。非接觸式又分為流體靜壓(見圖b)和流體動壓(見圖c)兩類。流體靜壓密封,系指利用外部引入的壓力流體或被密封介質本身,通過密封端面的壓力降產生流體靜壓效應的密封。流體動壓密封系指利用端面相對旋轉自行產生流體動壓效應的密封,如螺旋槽端面密封。
