M系列高壓力旋轉接頭/液壓旋轉接頭如何選型-騰旋科技

2017-03-25 09:33:00

M系列多通路旋轉接頭簡述

騰旋科技MR和MC系列旋轉接頭是專門應用于低速高壓多種介質、多通路設備的旋轉接頭,ML系列旋轉接頭適用于中、高速高壓多通路設備,M系列旋轉接頭主要應用于加工中心回轉臺、液壓工作站、卷取機、轉爐、大包回轉臺、液壓機械、風力發電設備等。


M系列訂貨說明

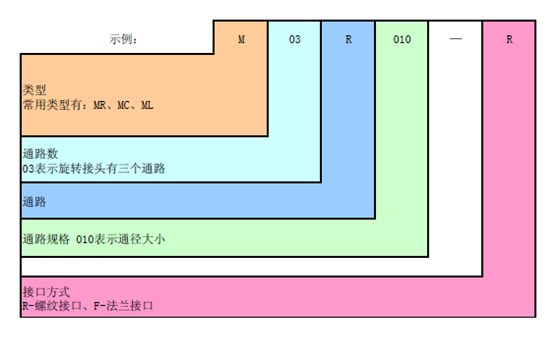

M型旋轉接頭訂貨說明

  1. MR和MC系列旋轉接頭產品特點:

1.兩只寬大精密軸承支撐,運轉平穩,軸承終生無需維護;

最高工作轉速與工作壓力成反比且與密封介質粘度、密封件散熱有關;

轉速10RPM以下時,最高工作壓力可達30MPa;

2.采用進口專用密封件,保證了產品的使用壽命;

3.不銹鋼軸經過特殊處理保證了穩定性;

4.殼體材質可根據不同工況選擇由鋁合金、不銹鋼或黃銅制作;

5.排泄孔回流設計,防止泄露至外部;

6.可以根據客戶工況、聯接要求定制特殊產品;

MR型旋轉接頭—軸頭螺紋連接

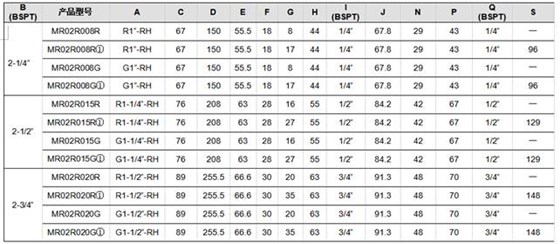

MR選型表螺紋

MR型旋轉接頭—軸頭法蘭連接

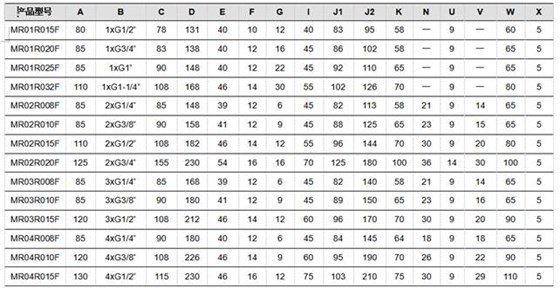

MR型選型表法蘭

MR和MC系列旋轉接頭使用注意事項:

1.所標技術參數為最大值,并不能同時使用;

2.內部通道可能相互滲漏,注意不同流體的相容性,防止交叉污染;

3.工作流體、壓力介質均應過濾后使用,過濾精度不低于10μm;

4.提供泄露孔,在正常工作狀態下收集泄露油;

5.使用超過25Mpa壓力時需咨詢騰旋技術部;

6.由于轉動扭矩相對較大,請注意止轉裝置的設置;



ML系列高速高壓多通路旋轉接頭產品特點:

1.兩只寬大高精度金屬軸承支撐,運轉平穩,軸承終生無需維護;

2.騰旋專用高速高壓密封結構,無密封圈接觸磨損,確保產品長期無故障運轉;

3.高壓高速密封結構具有較低的轉動扭矩;

4.高壓高速密封結構采用特殊間隙密封結構,高速運轉時無摩擦熱產生;

5.可拆卸襯套結構設計,降低45%維修成本;

6.轉動扭矩不受工作壓力和溫度的影響;

8.排泄孔回流設計,防止泄漏至外部影響環境;

9.殼體材質可根據不同工況選擇由鋁合金、不銹鋼或黃銅制作;

11.可以根據客戶工況、聯接需求定制特殊產品;

12.ML系列高速高壓旋轉接頭泄漏量一般可控制在200ml/min以內;

ML型旋轉接頭—軸頭螺紋連接(單通)

MR選型表螺紋

ML型旋轉接頭—軸頭螺紋連接(雙通)

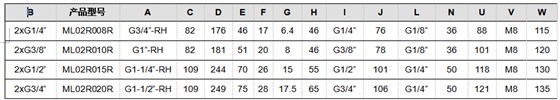

ML選型表螺紋雙通

ML型旋轉接頭—軸頭法蘭連接

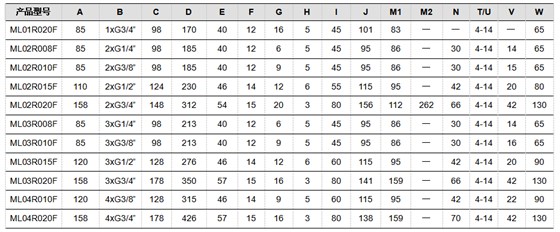

ML型選型表法蘭

ML系列高速高壓多通路旋轉接頭使用注意事項:

1.ML系列產品采用高速高壓密封結構,回油孔在安裝時必須使用油管連接至回油箱,同時保證回油管道不可以堵塞而形成壓力;

2.所標技術參數都為最大值,并不能同時使用;

3.ML系列內部通道存在相互滲漏,應注意不同流體的相容性,防止交叉污染;

4.工作介質、流體均應過濾后使用,過濾精度不低于10μm;

5.液壓系統需有壓力自動調節器以補償接頭內部滲漏造成的壓力損失;

6.溫度的升高會降低液壓油的粘度,造成內部泄漏量增大,在使用時需有冷卻裝置;

7.使用液壓油以外其它介質時,需咨詢騰旋技術部;


詳情請咨詢騰旋客服,免費電話:400-9955-837
