S系列旋轉接頭是球面密封結構,兩個寬大無油軸承支撐,依靠彈簧推動殼體沿軸向向后的位移起補償密封磨損的作用。因此需要合理的安裝方式確保產品在設備中的使用。

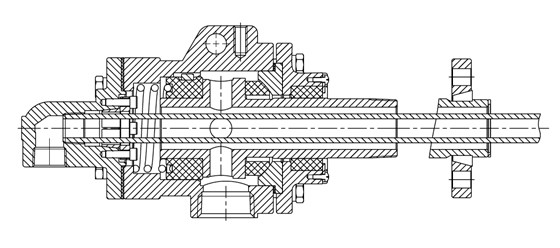

一、產品內部結構

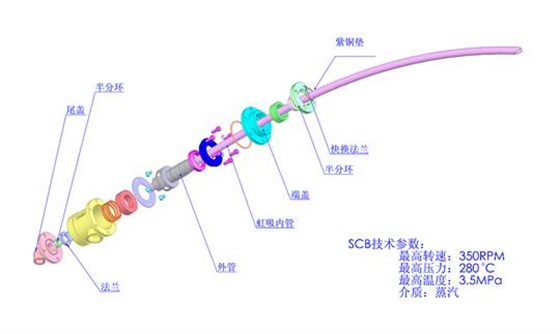

二、爆炸圖
三、安裝步驟
1.安裝接頭前需清理軸頭。軸頭表面清理干凈,無石棉紙或其他物質殘留,保證平整,軸孔里面清理干凈,保證流通的介質中無雜質。

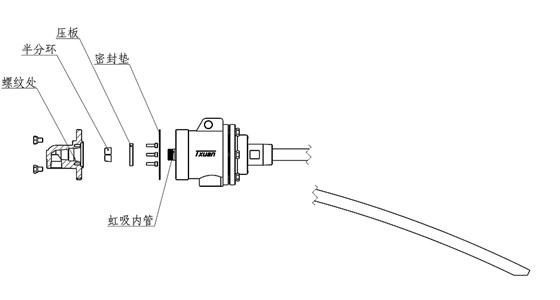

2.將尾蓋卸下,虹吸管穿過殼體旋入尾蓋螺紋(旋緊),確保虹吸管安裝完成后虹吸吸嘴朝向向下,用半分環(huán)加法蘭壓緊,旋緊螺絲。

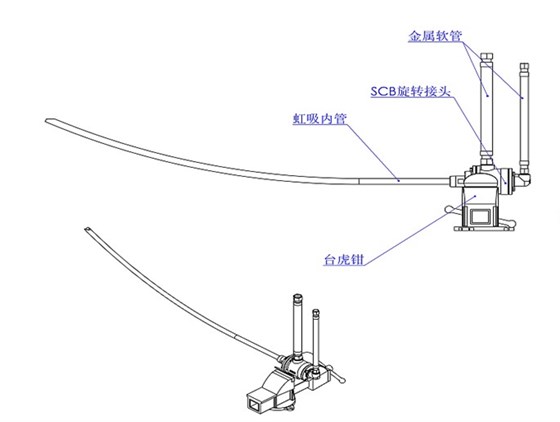

3. 用臺虎鉗夾住殼體,將金屬軟管連接到接頭上;
4. 將接頭連接到軸頭上;
先將接頭及虹吸管插入軸孔里,如果是螺紋式,加生料帶和密封膠;如果是法蘭式,先將紫銅墊放在軸孔臺階孔里,將半分環(huán)和快換法蘭套于外管上將紫銅墊壓住,上螺絲固定,螺絲要先對角預緊,再均勻對角上緊,力矩應該相同;安裝完畢后快換法蘭和軸頭法蘭之間應該有間隙。
5.止轉;

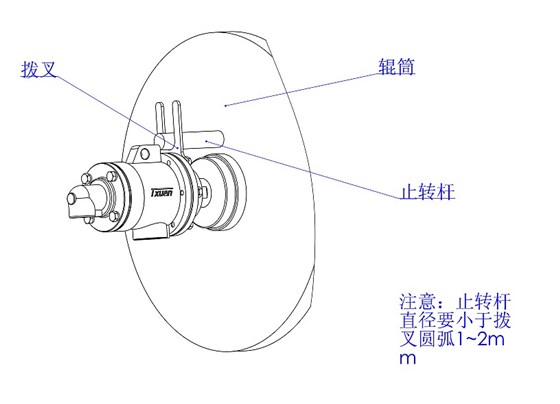

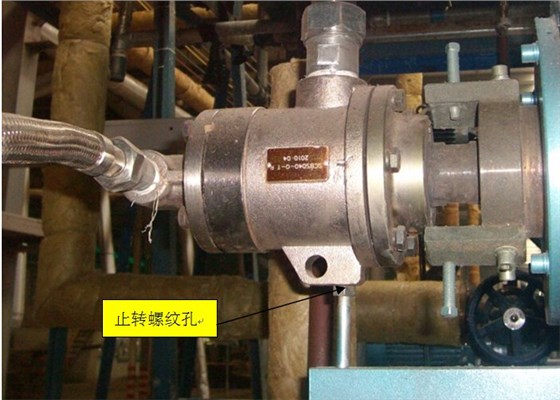

可以利用殼體上有螺紋孔和止轉孔固定,也可用撥叉來固定(如需要請跟騰旋公司說明)。用螺紋孔固定如圖七;用撥叉止轉,將止轉桿一頭連接到客戶一頭連接到撥叉U型槽內(注意止轉桿的直徑要比U型槽圓弧小1~2mm),如圖八;注意止轉不能將旋轉接頭固定死,接頭要能有輕微擺動的空間。
五、 注意事項
1.安裝旋轉接頭前,保持管道、滾筒、介質及其他有關設備內部的清潔,新的機器往往因內部不清潔造成旋轉接頭異常損壞。
2.安裝接頭時,接頭的外管和法蘭于設備轉動軸連接后應同心,延長使用壽命。
3.安裝結束后,用手從接頭尾部沿軸向均勻用力推動,確認接頭有自動調節(jié)的空間,沒有被金屬軟管固定死,具有補償作用。

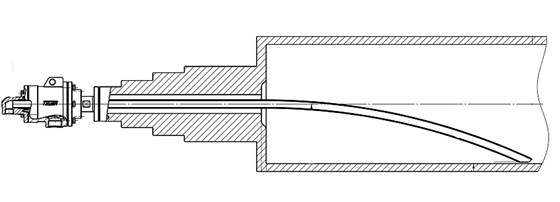

4.安裝結束后,虹吸嘴應該是垂直向下的。
5.如果有擦缸現象,可以對虹吸管做適當反向彎曲,直到沒有擦缸聲音為止。
6.安裝過程中嚴禁對旋轉接頭進行敲擊、摔打、碰撞,否則極易造成內部密封石墨的破損導致產品失去密封性能。
