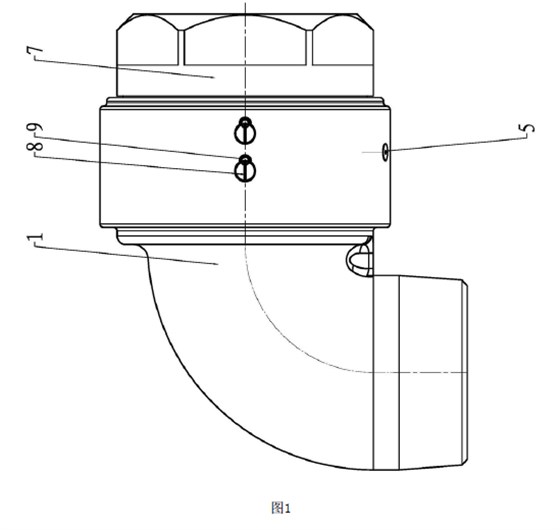

圖1為SGJ-DIL100A雙滾道支撐關節旋轉接頭主視圖。

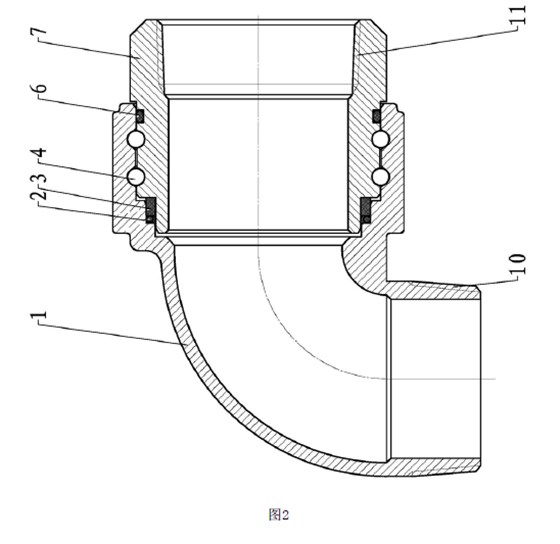

圖2為SGJ-DIL100A雙滾道支撐關節旋轉接頭半剖圖。

附圖標記說明：1-殼體、2-旋轉組合密封圈、3-墊圈、4-鋼球、5-壓配式壓注油杯、6-O型密封圈、7-外管、8-內六角錐緊定螺釘、9-開槽平端緊定螺釘、10-外螺紋連接結構、11-內螺紋連接結構。

如圖1~2所示，SGJ-DIL100A雙滾道支撐關節旋轉接頭主要包括殼體1和外管7，殼體1的內孔中套裝外管7的前端部。殼體1的內孔壁上沿圓周方向設有若干個外滾道，外管7伸入殼體1的內孔的前端部外表面上沿圓周方向設有與外滾道數量相同的內滾道，每個外滾道和一個內滾道對應連接形成鋼球滾道，每個鋼球滾道內設有鋼球4。如圖2所示的實施例中，所述鋼球滾道為2個。

殼體1外表面上沿軸向設有與鋼球滾道數量相同的若干個鋼球安裝孔，每個鋼球安裝孔對應安裝一個鋼球滾道的鋼球4，鋼球4能夠保證外管7能夠在圓周方向靈活轉動。每個鋼球安裝孔內通過螺紋連接內六角錐緊定螺釘8和開槽平端緊定螺釘9，在完成鋼球4安裝后，通過擰緊內六角錐緊定螺釘8和開槽平端緊定螺釘9來固定鋼球4。

殼體1和外管7之間設有第一密封結構和第二密封結構，第一密封結構和第二密封結構分別位于若干個外滾道的兩側。第一密封結構包括設置在殼體1的內孔的密封階梯孔和設置在外管7伸入殼體1的前端部上的密封階梯槽，密封階梯孔和密封階梯槽之間設有旋轉組合密封圈2和墊圈3。第二密封結構包括設置在外管7伸入殼體1的前端部上的密封凹槽，密封凹槽內設有O型密封圈6。

殼體1外表面上設有壓配式壓注油杯5，壓配式壓注油杯5與鋼球滾道連通，通過壓配式壓注油杯5注入潤滑脂保證鋼球4長期靈活轉動。

殼體1尾端設有外螺紋連接結構10，通過殼體1的外螺紋連接結構10與進水口的金屬軟管連接。

外管7尾端設有內螺紋連接結構11，通過外管7的內螺紋連接結構11與出水口管道連接。

SGJ-DIL100A雙滾道支撐關節旋轉接頭在使用時，通過殼體與外管中組合密封圈密封的連接結構連接，輸入流體介質，流體介質由殼體1和外管7中型腔進入設備聯接管道中達到對擋板的冷卻效果。

SGJ-DIL100A雙滾道支撐關節旋轉接頭具有以下優點：（1）SGJ-DIL100A雙滾道支撐關節旋轉接頭采用組合密封圈密封結構的雙滾道支撐關節旋轉接頭，組合密封圈密封結構，密封性能好；使用壽命長；高精度滾道設計加工保證轉動順暢；（2）SGJ-DIL100A雙滾道支撐關節旋轉接頭具有結構設計易標準化、系列化的優點，能根據用戶聯接結構的需要而應變；（3）SGJ-DIL100A雙滾道支撐關節旋轉接頭能夠兼容低壓旋轉接頭的功能，降低客戶單位使用成本；（4）SGJ-DIL100A雙滾道支撐關節旋轉接頭外形美觀，表面光潔，殼體無余量精密鑄造，降低了機械加工成本。
