機床旋轉接頭用戶請注意！旋轉接頭安裝是否正確直接影響了旋轉接頭的使用壽命。機床高速旋轉接頭究竟如何安裝，騰旋今天為大家詳細介紹下吧！

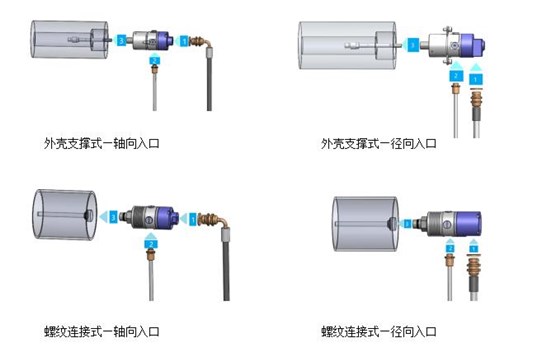

進出口始終與金屬軟管連接。旋轉接頭與金屬軟管連接后，方可與主軸安裝（這適用于所有自支撐的旋轉接頭，尤其適用于使用螺紋連接方式且?guī)мD(zhuǎn)子的旋轉接頭），否則會對外殼施加力和載荷，降低旋轉接頭的使用壽命。

安裝軟管時，請確認以下內容：

----軟管不可彎曲（始終帶有彎頭）

-----不可超過允許的彎曲半徑；出口不可朝上安裝

垂直安裝時，旋轉接頭的轉子必須朝下安裝（否則，殘留的冷卻潤滑劑會損壞密封面）

安裝工具

使用專用工具，擰緊旋轉

接頭上的M5螺絲時，緊

固扭矩為19Nm.

進出口的連接

請確認沒有額外的負載和張力后，方可連接供給管路。將入口管引至底部，可減少換刀時的液體泄漏和管路中的液體殘留。泄漏引管始終指向底部，不可有扭轉情況。任何情況下，泄漏的液體必須被清除，泄漏管路不得帶有任何反壓，保持絕對暢通。

安裝公差

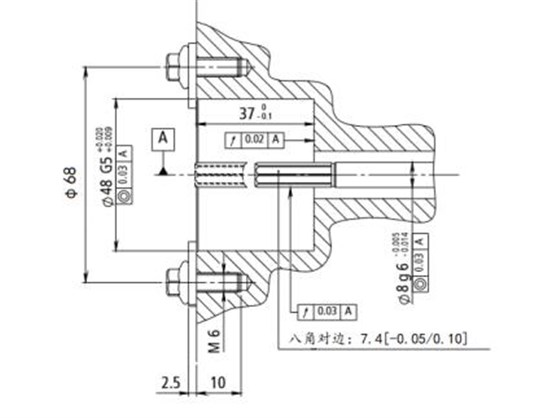

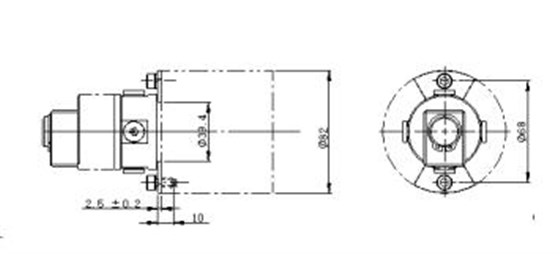

以下示意圖顯示了典型的連接接口：帶螺紋轉子和外殼支撐帶驅動桿的版本。必須注意這些安裝尺寸。有關此圖中未顯示的尺寸，請參見圖紙或操作說明。

保留技術修改的權利

過濾

介質必須是干凈的。良好的過濾可延長所有設備組件（包括旋轉密封設備）的使用壽命。G系列的過濾要求為50微米。機床上的泵通常也需要符合這個程度的過濾要求。

以上就是詳細的高速旋轉接頭安裝步驟及注意事項，如您還有疑問歡迎隨著來電咨詢0510-68787000.
