騰旋科技BW型帶散熱結構的旋轉接頭的技術方案和優點

2017-12-02 09:07:00

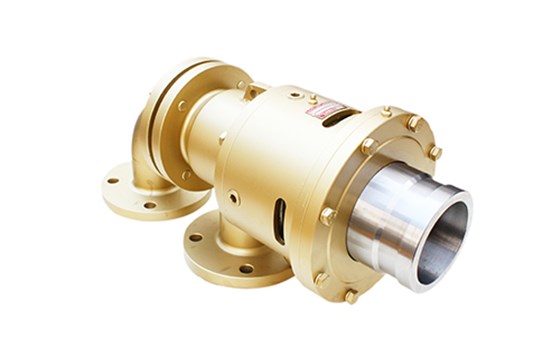

bwlr小圖


騰旋科技BW型帶散熱結構的旋轉接頭,該旋轉接頭的軸承不會卡死,工作可靠。

技術方案:BW型帶散熱結構的旋轉接頭,在中空的殼體的兩端分別固定連接有開有液體通道的尾蓋及中空的端蓋.殼體內通過兩只軸承可旋轉地連接有外管,外管的外端從端蓋中伸出,外管的內端與尾蓋之間設置有密封裝置;兩只軸承之間的殼體上開有多個散熱孔。

散熱孔為腰形孔。密封裝置包括靜環及多個彈簧,靜環滑動配合在尾蓋內并且其端部與外管的內端之間動密封連接,多個彈簧安裝在尾蓋的端面與靜環外圓周上設置的凸環端面之間。

外管的管壁內設置有隔熱層。尾蓋內轉動配合有內管,內管插在外管內。尾蓋與內管之間安裝有滑動套。尾蓋的外端固定連接有異徑彎頭。尾蓋的外端固定連接有角尺彎頭。尾蓋的外端固定連接有變異彎頭,變異彎頭內轉動配合有內管,內管插在外管內。

BW型帶散熱結構的旋轉接頭具有以下優點:該接頭在兩只軸承之間的殼體上開有散熱孔,可將導熱油的熱量及時散發出去,降低和消除了軸承受熱膨脹而卡死的故障,增加了旋轉接頭的可靠性;在殼體上設置有回油管,可使導熱油回入封閉的回油系統,導熱油抗氧化不結焦,無泄漏故障。
