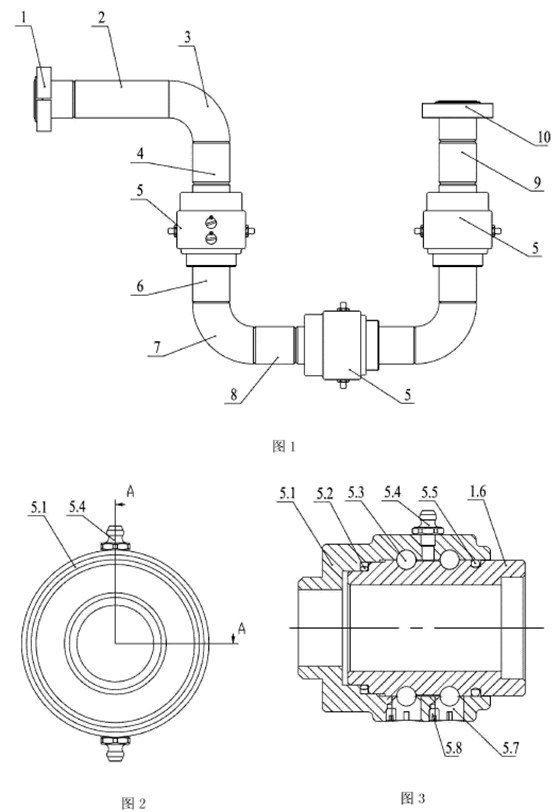

如圖l、圖3所示,騰旋科技多關節旋轉接頭主要由三個旋轉關節5、第一主連接組件、第二主連接組件和兩個關節間連接組件組成,其中一個旋轉關節5通過第一主連接組件與靜止管道或旋轉/擺動設備連接,另一個旋轉關節5通過第二主連接組件與旋轉/擺動設備或靜止管道連接,相鄰旋轉關節5之間通過關節間連接組件連接;關節間連接組件包括第一關節間直管6、關節間彎管7和第二關節間直管8,第一關節間直管6一端與一個旋轉關節5-端連接,第一關節間直管6另一端與關節間彎管7一端連接,關節間彎管7另一端與第二關節間直管8-端連接,第二關節間直管8另一端與另一個旋轉關節5-端連接。
如囹l所示,騰旋科技多關節旋轉接頭中,第一主連接組件是由主直管2、4、主彎管3和法蘭l組成,一主直管4的兩端分別連接主彎管3和旋轉關節5,另一主直管2的兩端分別連接主彎管3和法蘭l,法蘭l與靜止管道或旋轉/擺動設備連接。第二主連接組件主要由主直管9和法蘭10組成,主直管9-端與旋轉關節5連接,主直管9另一端連接法蘭10,法蘭10再與旋轉/擺動設備或靜止管道連接。
從圖l中可以看出,第一主連接組件和第二主連接組件結構形式有所不同,它們的區別在于第二主連接組件沒有主彎管3,第二主連接組件適用于不需要轉彎的場合。在實際使用中,兩種結構的主連接組件可根據實際連接需要靈活選擇。
通過上述各部件之間的連接,就構成了多方向可以同時轉動和擺動的多關節旋轉接頭。根據轉動功能的要求還可以有更多旋轉關節5的其它布局,或旋轉關節5互相平行的布局等。
騰旋科技多關節旋轉接頭中,旋轉關節5的結構如圖2所示,其主要由殼體5.1、組合密封環5.2、鋼球5.3、油嘴5.4、密封圈5.5、外管5.6、鋼球堵塞5.7和防松螺釘5.8組成,殼體5.1中心設有通孔,通孔的內壁上設有兩個內臺肩和兩道內半妹形環槽;外管5.6裝配在殼體5.1的通孔內,外管5.6的外壁上設有一外臺肩、兩道外半球形環槽和一道密封圈槽;外管5.6的外臺肩與殼體5.1的內臺肩相對應,在外臺肩與內臺肩之間裝有組合密封環5.2;外管5.6的外半球形環槽與殼體5.1的內半球形環槽位置對應,在外半球形環槽與內半球形環槽之間裝有多個鋼球5.3;外管5.6上的密封圈槽內裝有密封圈5.5;殼體5.1上設有與內半球形環槽位置對應的裝球螺孔,該裝球螺孔是裝入鋼球5.3的通道,裝球螺孔用鋼球5.3堵蓋堵住,鋼球5.3堵蓋用鋼球5.3螺釘固定。
