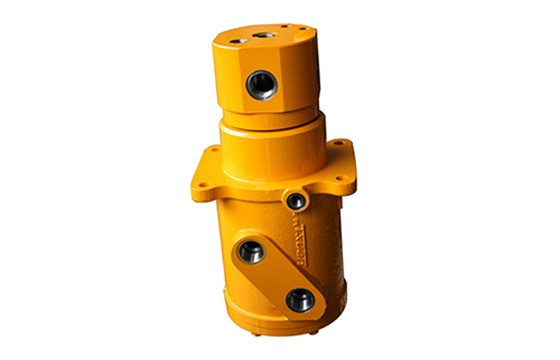

在一些工程機械(如挖掘機、起重機等)中上車和下車均有液壓系統,并且共用一套液壓系統,上下車又有相對有較大的回轉角度或者連續回轉時,為了避免液壓管路纏繞,需使用中央回轉接頭連接上下車。中央回轉接頭不僅較好的實現上下車的相對連續回轉,而且使管路整齊,在工程機械回轉系統中得到廣泛應用。
中央回轉接頭原理

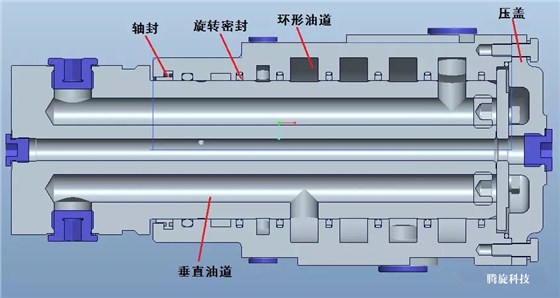

中央回轉接頭主要由殼體、芯軸、壓蓋、旋轉密封件和標準件等組成,內部結構如下所示。
殼體上開設油口和溝槽,芯軸內部也有油道和溝槽,進油口和出油口一一對應,各油道由旋轉密封相隔,互不相通,互不干涉。

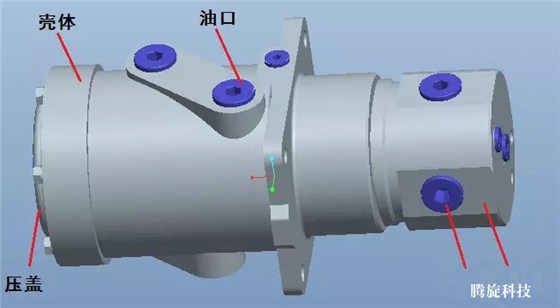

下圖為中央回轉接頭殼體半剖圖,內部有環形溝槽,溝槽上有進油口,兩環形溝槽之間為安裝旋轉密封的溝槽。

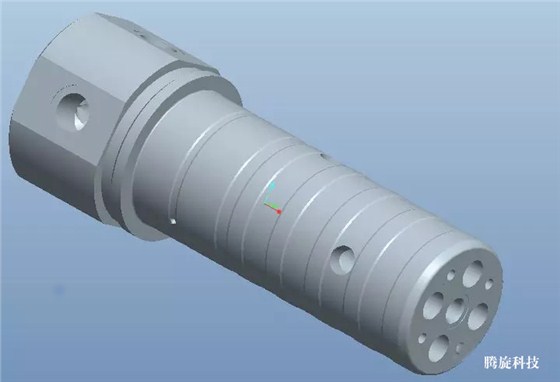

下圖為中央回轉接頭芯軸,內部開設垂直油道,環面上有油口,兩環道之間為旋轉密封面。

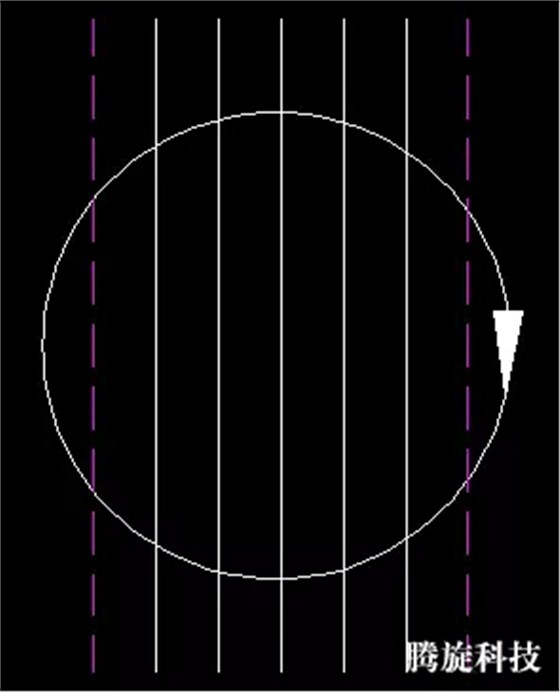

中央回轉接頭液壓職能符號為一個帶箭頭的圓,中間穿過若干直線,帶箭頭的圓表示在圓周方向能連續回轉,直線代表穿過的各個油路。
中央回轉接頭工作過程

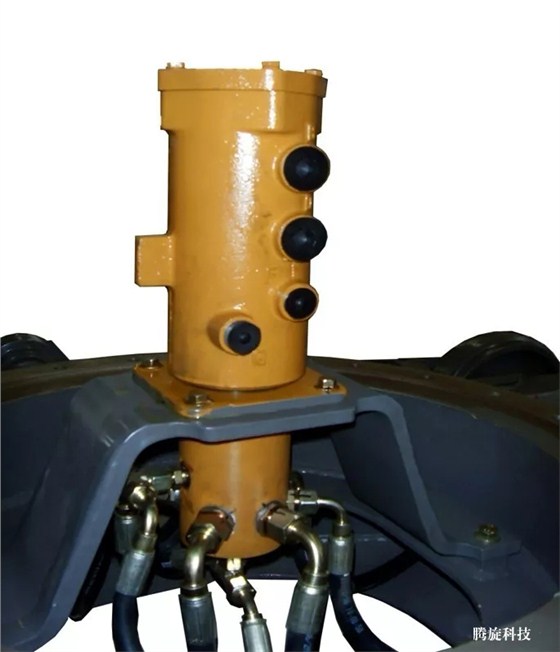

中央回轉接頭一般殼體上帶法蘭,將其固定到回轉支承的中心上,殼體連接上車管路,芯軸連接下車管路。
當回轉支撐旋轉時,殼體與內部芯軸產生相對運動,由于殼體環形油道設計,圓周范圍內可任意轉向,均能保持殼體油道與對應芯軸油道貫通,實現連續回轉。
