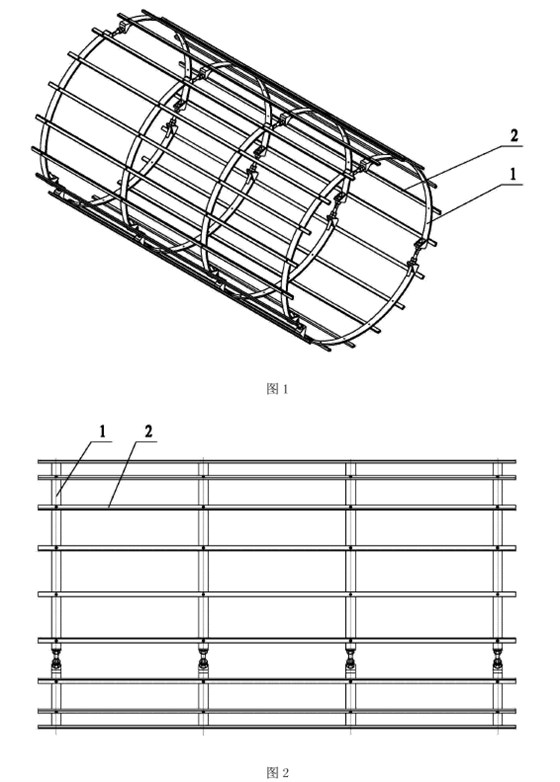

圖l為騰旋科技擾流器的軸測圖。

圖2為騰旋科技擾流器的主視圖。

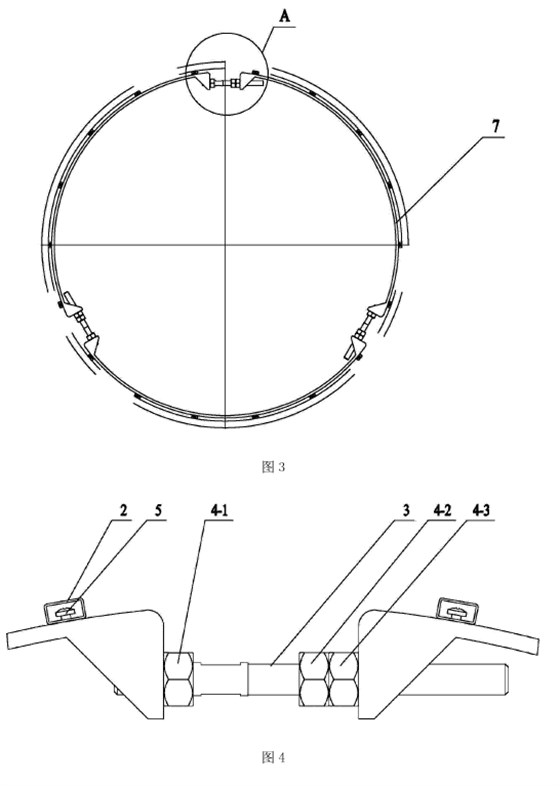

圖3為圖2的左視圖。

圖4為圖3的A放大圖。

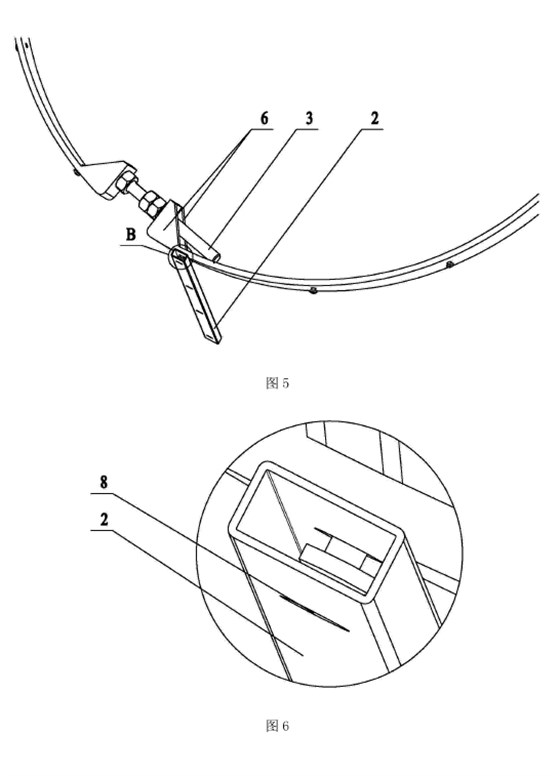

圖5為橫梁與圓環套的連接示意圖。

圖6為圖5的B放大圖。

如圖l～圖6所示：包括圓環套l、橫梁2、螺桿3、第一撐緊螺母4-1、第二撐緊螺母4-2、第三撐緊螺母4-3、盤頭螺釘5、加強板6、縱梁合件7、通孔8等。

如圖l、圖2所示，騰旋科技擾流器包括兩端部的兩個圓環套l和位于兩端部圓環套l之間的兩個圓環套l，兩端部的圓環套l和中間的兩個圓環套l通過橫梁2連接，橫梁2沿圓環套l的圓周方向均勻分布多個；

如圖3所示，圓環套l由三個弧形縱梁合件7連接而成；如圖4所示，縱梁合件7通過端部的螺桿3連接，在螺桿3的一端設置第一撐緊螺母4-1，在螺桿3的另一端設置第二撐緊螺母4-2和第三撐緊螺母4-3；

如圖4所示，在縱梁合件7的外圓周面上均勻設置多個盤頭螺釘5，盤頭螺釘5端部盤頭的直徑太于盤頭螺釘5的直徑；如圖5、圖6所示，在橫梁2上設有多個分別與圓環套l上盤頭螺釘5相配合的通孔8，橫梁2由通孔2掛在盤頭螺釘5上；

如圖5所示，在縱梁合件7端部的兩側分別焊接加強板6，保證了弧形縱梁合件能承受更大的撐緊力。
