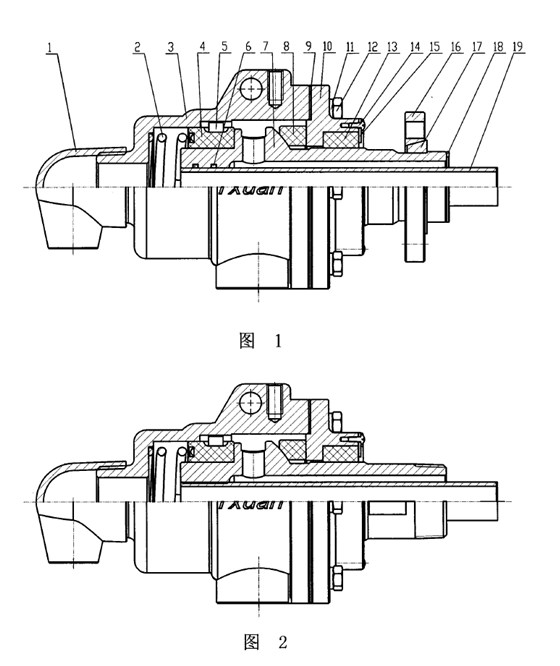

圖1為雙流通法蘭連接結構示意圖。
圖2為雙流通螺紋連接結構示意圖。

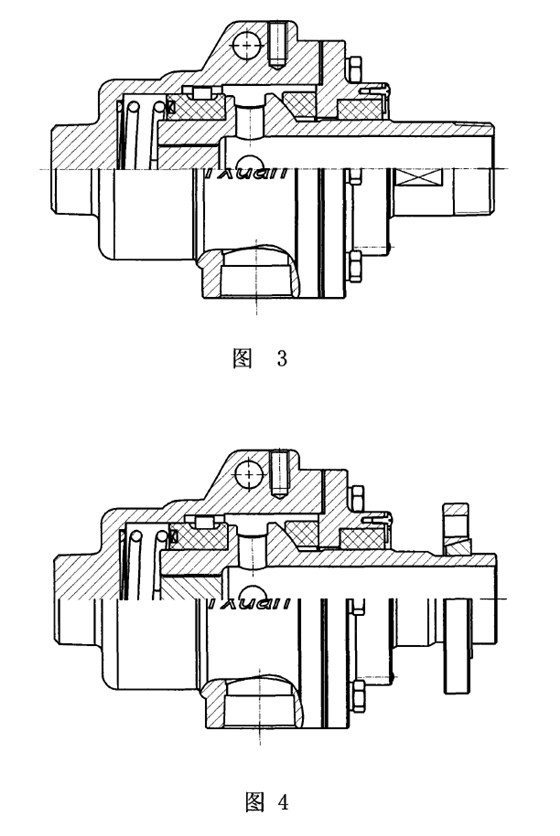

圖3為單流通螺紋連接結構示意圖。
圖4為單流通法蘭連接結構示意圖。
如圖1所示,一種帶有溫差區結構的旋轉接頭,包括殼體3、安裝在殼體3內底的圓柱彈簧2及位于殼體3內的外管7;圓柱環4的底端面槽嵌于圓柱彈簧2的端面上,外管7裝入圓柱環4的內孔,外管7的尾部?jī)?nèi)孔中設有O型密封圈6,外管7上設有介質進口,介質進口一側與圓柱環4滑動接觸,另一側的球面上套有球面環8。
密封補償?shù)慕Y(jié)構件圓柱彈簧2通過圓柱環4,與外管7土高溫介質進口隔開,構成溫差區結構,使圓柱彈簧2處于低溫區,從而減少了熱變形和脆斷現象,確保了密封性能并延長了使用壽命。
外管7內設有內管19,內管1 9通過外管7的中心并扦入O型密封圈6,內管19尾端與介質管道出口相連,另一端伸入用戶旋轉設備中,內管1 9與外管7間有介質輸入通道。
殼體3與圓柱環4上的半圓槽間設有止轉滑動銷5。外管7上設有介質進口,介質進口與殼體3的側孔相連;介質進口一側與殼體3上設有圓孔和螺釘孔,用于止轉選擇;殼體3的大端面上設有密封墊9,密封墊9上安裝有端蓋10,外管7上套有導向環1 3,導向環1 3壓入端蓋10內;端蓋1 0利用彈性墊圈1 1、六角螺栓12緊固于殼體3的大端面;導向環1 3與端蓋1 0利用止轉板1 5、半圓頭螺釘1 4緊固。圓柱環4與導向環1 3構成雙支撐無油軸承結構,使外管7能夠轉動平穩。
外管7的頸部設有對口環1 7,對口環1 7上套有法蘭1 6,外管7端面設有密封紫銅墊18。
殼體3的尾部設有彎頭1,彎頭1-端利用內螺紋緊固于殼體3尾部,另一端與介質管道出口連接。
如圖2所示,還可以在外管7的頸部設置外螺紋,通過外螺紋與用戶設備相連接,外管7與內管1 9同步旋轉。
如圖3~4所示,可以構成單流通結構的旋轉接頭。構成單流通結構時,省去彎頭1、內管1 9及密封圈6,殼體3尾部無內孔,并在外管7的尾部安裝螺塞。當構成單流通結構時,可以通過外螺紋或是法蘭與用戶旋轉設備相連接。當使用雙流通結構時,內管1 9伸入用戶旋轉設備中,外管7通過法蘭16或是外螺紋與用戶轉軸端連接,較高溫度的流體介質,從外管7上的介質進口通入,由外管7與內管1 9之間的介質輸入通道輸入用戶旋轉設備,降溫后的流體介質通過內管1 9從彎頭1排出,密封補償?shù)膱A柱彈簧2處于低溫區。當使用單流通結構時,省去內管1 9,外管7通過法蘭或是外螺紋與用戶轉軸端連接,流體介質從外管7中孔進入旋轉設備。
