旋轉接頭按安裝結構分可分為自支撐式和外支撐式。

自支撐式接頭有兩種內部支撐形式：無油軸承和球軸承。

外支撐式接頭采用外部支撐裝置，如：用支桿撐起接頭上的止轉支撐孔，并將支桿固定在支座上，或用支架撐起接頭，并將支架固定在支座上。

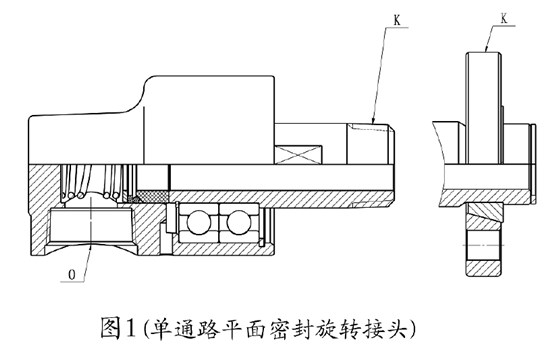

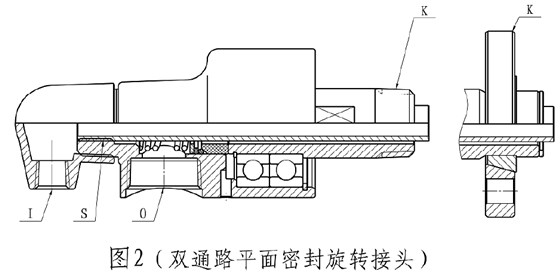

自支撐式接頭中的球軸承一般是平面式密封，球軸承起支撐作用，如圖1～3所示；

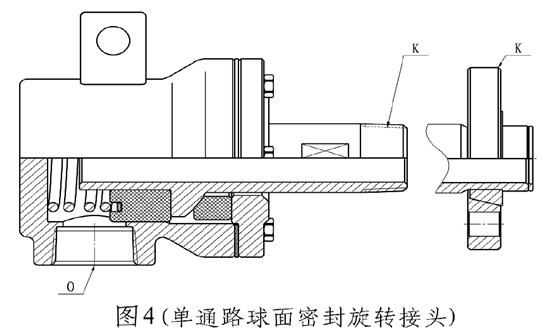

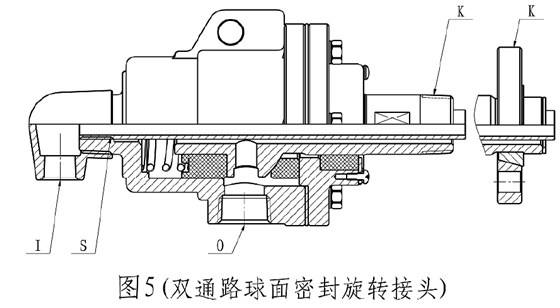

自支撐式接頭中含有的碳軸承一般是球面密封，碳軸承起支撐作用，如圖4～5；

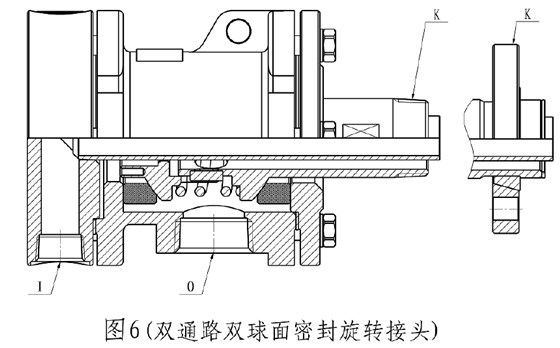

外支撐旋轉接頭較適用于對接頭剛度、位置及同軸度要求高的條件。如圖6、7。

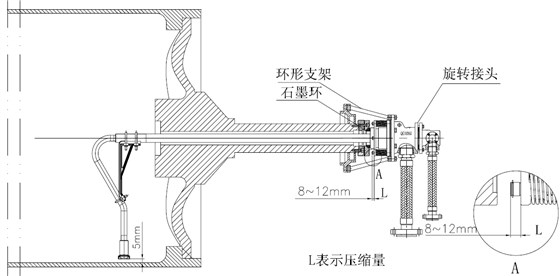

圖 7 外支撐旋轉接頭
